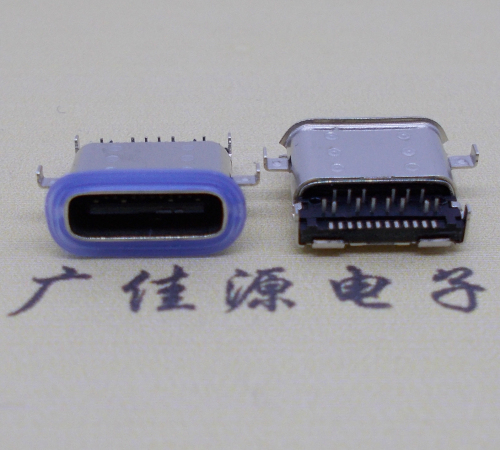

 usb type c接口防水母座規格尺寸一:沉板款式/電源引腳(24pin端子電鍍1u-30u可選)下沉1.1mm/(A1到A12全貼板/B1到B12全插板)外殼電鍍錫四腳插總長度9.85mmx寬度兩腳插板12.15mm,LCP黑色/type c公頭插口處帶蘭硅橡膠圈/防水IP-X7等級,銷售地區臺灣.香港.北京.天津.福州.廈門.蘇州.昆山.武漢.煙臺.重慶及海內外客戶的長期支持。

沉板type c防水接口材質特性如下:

SPECIFICATION:

1.ELECTRICAL:

1-1:CURUENT RATAING:

    VBUS AND GND CONTACTS RATED AT 1.25A

    PARALLELED FOR A TOTAL OF 5A;

1-2:INITIAL CONTACT RESISTANCE :40 MEGOHMS

1-3:DIEELECTRIC WITHSTANDING VOLTAGE:

    100V AC MIN;

2:MECHANICAL CHARACTERISTICS:

2-1:MATING FORCE:5~20N

2-2:UNMATING FORCE:8~20N(INITIAL),

    6~20N(AFTER 10000 CYCLES)

2-3:FREQUENCE:200±50 CYCLES /HOUR,10000 CYCLES

2-4:OPERATING TEMPERATURE ;-40°~80°.

3: WATERPROOF:IP-X7.

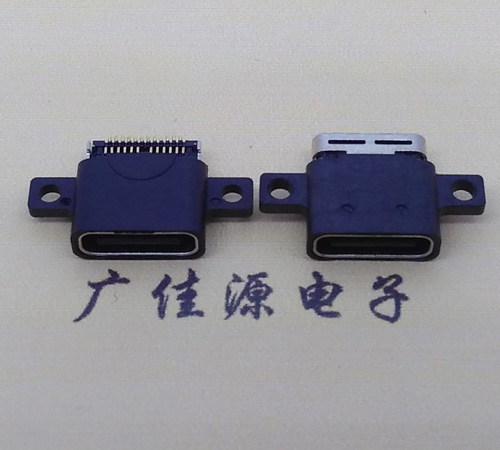

usb type c接口防水母座規格尺寸二:沉板款式下沉1.2mm/電源引腳(24pin端子電鍍1u-30u可選)24p雙排貼板,外殼注塑成型帶雙耳螺絲定位孔防水IP67級,17mmx9.7mm外殼LCP黑膠包裹,產品性能保持品質穩定,多年來備受各地客戶支持。

usb type c防水沉板說明如下:

備注:

1.材質:

1-1.膠芯:PA9T; UL94V-0; 顏色: 黑色.

1-2.端子:C5191-EH,T=**mm;鎳底50u"MIN.

           接觸區鍍金*u"MIN.焊接區鍍金**u"MIN.

1-2.中隔片:SUS201-1/2H,T=0.15mm;清洗

1-3.外殼:SUS201-1/2H,T=0.25mm;

        表面鍍可焊鎳50u"MIN.

1-4.外膠殼:PA9T; UL94V-0; 顏色:黑色.

2.電氣特性:

2-1.接觸阻抗:40mΩ MAX.

2-2.絕緣阻抗:100MΩ MIN.

2-3.耐電壓:100V AC FOR 1 MINUTE.

3.機械特性:

3-1.插入力:5-20N.

3-2.拔出力:8-20N.

4.耐久:10000次

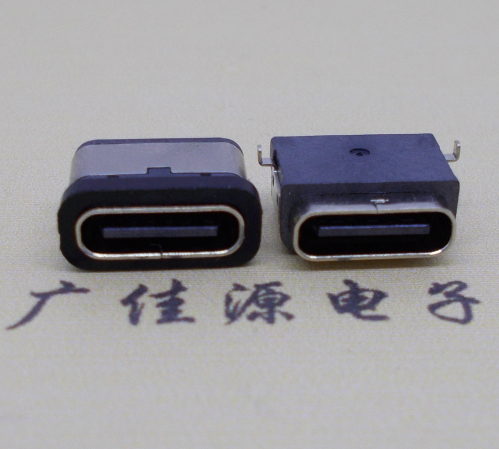

usb type c接口防水母座規格尺寸三:兩腳下沉0.8mm插板/6pin電源引腳端子smt單排貼片過3A電流,IPX7防水等級,規格尺寸寬11.6mmx8.2mm造型優美,外殼結構塑膠注塑成型/外露1.9mm套黑色硅膠防水密封圈。

usb type c6p防水母口電氣如下:

NOTES:

SPECIFICATION:

1.CURRENT RATING:3.0A MAX

2.VOLTAGE:100 VAC

3.TEMPERATURE RANGE:-30 °C ~ 85 °C

4.CONTACT RESISTANCE:40 MILLIONHM MAX

5.INSULATION RESISTANCE:100 MEGOHMS MIN.

6.LNSERTION FORCE:5N~20N

7.UNMATING FORCE:8N~20N

8.DURABILITY:10,000 CYCLES

9.WATER PROOFNESS:THISPRODUCTIS BASED ON IPX7.

type c6p防水母口簡易型結構為塑膠舌片與6P引腳端子采用一體式注塑成型工藝,非傳統的插端組裝式,使用該種工藝,能使得產品在type c6p公母對插時,連接更穩定。產品外觀尺寸主體長度為9.05mm,引腳Pin針間距為0.6mm,與PCB板焊接固定的兩個插腳長度為0.85mm(規格上屬于短腳款),產品公母對插時,有效插拔深度為4.8mm。材質五金外殼為高強度不銹鋼材質,塑膠主體為環保耐高溫LCP塑膠,6P端子基材為高導銅,表面鍍錫。6Pin引腳端子從左至右分別為A12,A9,B5,A5,B9,B12,對應信號名稱分別為:GND VBUS CC2 CC1 VBUS GND(尾部視角)。產品插拔壽命方面,支持萬次以上的插拔循環,可過3A大電流(支持QC2.0，QC3.0，PD等多種快充方案協議)。

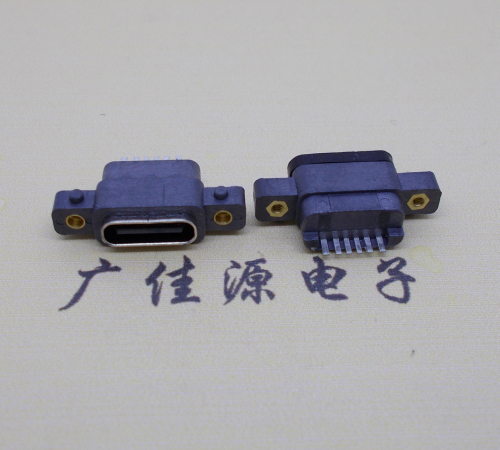

usb type c接口防水母座規格尺寸四:帶螺絲孔鎖PCB板/另帶兩塑膠定位柱,電源引腳6pin端子1.0mm單排貼片過3A電流,外形結構尺寸18.5mmx8.7mm外露防水黑色密封圈1.5mm/防水等級IPX7,產品接口不分正反兩面均可插入/體積內部大小約為8.3mmx2.5mm造型優美。

usb type c接口防水母座具有以下技術特點：

1.最大數據傳輸速度達到10Gbit/秒，也是USB 3.1的標準；

2.type c接口插座端的尺寸約為8.3mm×2.5mm纖薄設計；

3.支持從正反兩面均可插入的“正反插”功能，可承受1萬次反復插拔；

4.配備type c連接器的標準規格連接線可通過3A電流，同時還支持超出現有usb供電能力的“usb PD”，可以提供最大100W 的電力。

usb type c接口防水母座連接器在結構上采用雙層外殼設計,主體接口內側使用一個拉伸式的內膜接口,另一方面將產品的固定腳集成于外側五金外殼上,這樣一來可以避免沖壓插腳時形成的開口對產品防水性能的影響,此為結構性防水工藝措施。usb type c接口防水母座連接器,在包裝規格方面,默認采用載帶包裝入庫,產品下線前,默認自帶防水密封膠圈,客戶也可以根據自己不同的產品外觀結構特點,使用自己定制的密封防水膠圈(可根據客戶要求,在產品制程中不加裝密封膠圈)。對于密封膠圈的形變壓縮量方面,通常來說建議客戶將形變壓縮量控制在45%左右,當然這個數值也不是固定不變的,客戶可以根據產品的實際結構對其進行調整。目前usb type c防水連接器已經大量銷售。
