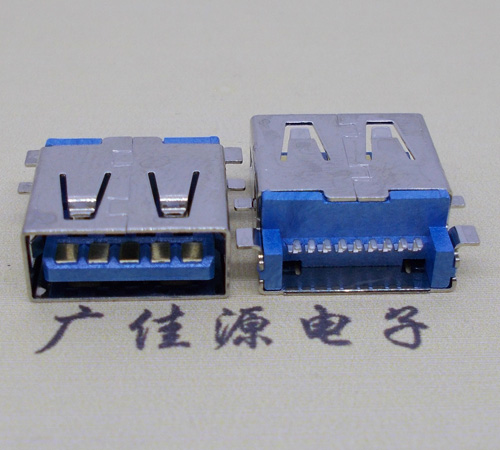

usb 3.0沉3.5殼四腳全貼,直邊母座接口

所屬分類：usb 3.0

發布日期：2022-03-19

在線詢價

詳情

USB 3.0AF沉板H3.5連接器電氣特性說明:

1.MATERIAL:

1.1 INSULATOR:HIGH TEMPERATURE PLASTIC

1.2 CONTACT:BRONZE

1.3 SHELL:BRASS & K7 & SPCC

2.ELECTRICAL CHARACTERISTICS;

2.1 CONTACTRESISTANCE:30m? MAXIMUM

2.2 CONTACT CURRENT RATING:1.5A

2.3 DIELECTRIC WITHSTANDING

VOLTAGE:100 V AC R.M.S.

2.4 INSULATION RESISTANCE 100 MEGOHMS MIN

2.5 OPERATING TEMPEROTURE:-40°C ～ 85°C

3.MECHANICAL CHARACTERISTICS:

3.1 MATING FORCE:3.57kgf MAX

3.2 UNMATED FORCE:0.82kgf MIN AFTER TEST

3.3 DURABILITY MANDATORY:5,000 CYCLES

4.PLATING

4.1 TERMINAL:

50u" MIN NICKEL ALL OVER

80u"MIN Tin ON SOLDER AREA

(1~30)u"Au ON CONTACT AREA

4.2 SHELL:100u"MIN.NICEL ALL OVER

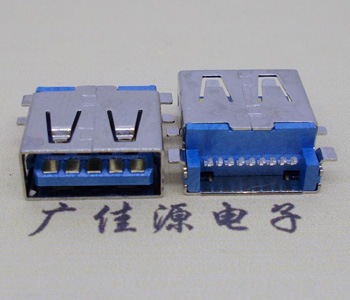

USB 3.0AF沉板3.5MM

USB3.0母座規格分類

1.USB3.0母座類型：USB2.0母座、USB3.0母座。

2.USB3.0母座接口：USB3.0母座A型接口、USB3.0母座B型接口。

3.USB3.0母座針數：MINI 4pin、5pin、8pin、10pin、14pin、16pin、18pin等母座。

4.USB3.0母座安裝：焊線短體式、焊線三件式。

5.USB3.0母座封裝：DIP插件封裝、SMT貼片封裝。

USB3.0母座接線說明

1.紅線：電源正極(接線上的標識為：+5V或VCC)

2.白線：負電壓數據線(標識為：Data-或USB Port -)

3.綠線：正電壓數據線(標識為：Data+或USB Port +)

4.黑線：接地(標識為：GROUND或GND)。

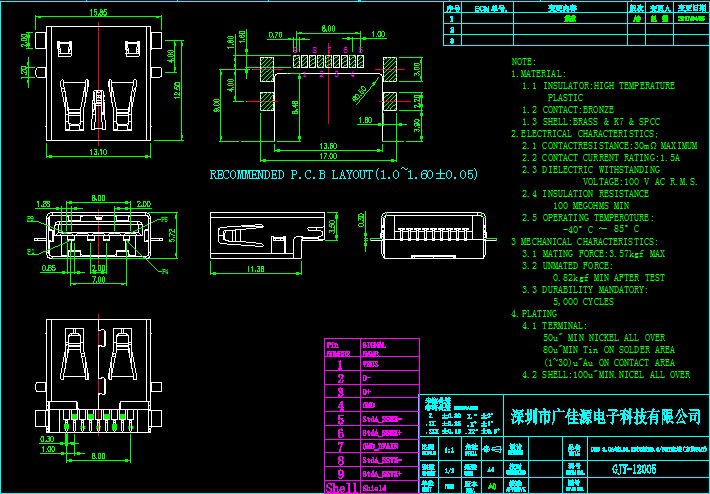

USB 3.0AF沉板3.5MM/CAD圖紙

USB3.0母座使用注意事項

1.USB3.0母座在安裝接線上，要注意插座各接線點不要把連接的電源線捆綁堆積，否則在使用上是很容易會導致造成工作線路無法散熱，從而是會直接把插座燒毀的可能。所以在USB插座安裝接線的時候，各接線點之間要留點間距，方便可以使線路排熱。

2.在USB3.0母座的使用上，不要把手伸去觸摸插座接口以及用金屬物插入usb插座接口帶電的插孔，以免是很容易就會造成觸電等危險的事故。因此還有在USB母座每次使用完了，也要注意要把USB母座保護蓋子蓋上，一來也是可以防止一些灰塵過多的侵入，二來對于防潮上也是起到一定的作用。
