 usb type c接口有可能成為未來多數筆記本電腦、智能手機的唯一數據接口，但這些僅支持usb接口的設備仍必須與那些非usb接口的設備進行交互，比如顯示器、電視機等。因此，設計人員需要考慮如何在單個連接器中實現usb和其他高速接口的轉換，其中涉及到切換引腳功能、提供諸如ESD的外部瞬變保護以及維護信號質量等問題。usb type c標準通過定義備用模式(Alt Mode)來滿足這些需求，這種方法能夠動態地更改引腳的功能，從而支持非usb的數據傳輸協議。

本文對各類標準進行了介紹，有了這些標準，usb type c才能連接到HDMI或其他非usb形式的數據接口。本文中還包含將HDMI備用模式增加到usb type c接口時需要考慮的主要問題。

USB規范介紹HDMI Forum于2016年底發布了usb type c備用模式規范，此最新版usb標準共包括以下三個部分：

usb type c接口規范在我們所熟知的Type-A和Type-B規范基礎上進行了大幅度的修改。對于普通用戶來說，有兩點改動需要注意：

type c接口尺寸為8.3mmx2.5mm，較之usb type a和Type-B小了很多，但卻包含24個引腳，之前的版本只有4個引腳。

type c接口支持正反逆插，這是因?yàn)閠ype c接口采用了對稱結構，無論哪一面在上，所有的信號引腳都處在相同的相對位置上。

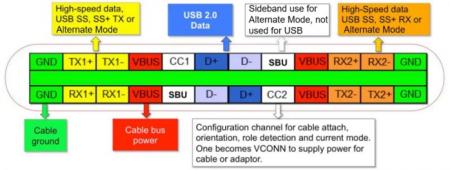

usb type c還可以通過D+/D-和VBUS/GND引腳與傳統的usb 2.0系統進行交互。其引腳布局還包括其他兩個規范中定義的新功能引腳(包括備用模式)。圖1顯示的是type c接口標準和備用模式引腳映射。

圖1：顯示備用模式映射的usb type c引腳布局usb type 3.1規范更新了usb的電氣性能，規定數據傳輸速率可達到10Gbps(規范中稱為SuperSpeed+)。此類接口需要兩個專用的高速數據差分引腳對TX和RX，而且供電標準提升至5V/150mA。

usb供電規范(USB PD)規定了備用模式下的工作方式，能夠支持最高100W的充電功率，并極大地提高了供電能力。當與usb type c線纜一起使用時，USB PD允許兩個設備進行雙向充電。根據type c配置通道(CC)引腳上的通信，甚至還可以隨時改變充電方向。

盡管這三個規范是相互獨立的，但支持HDMI的USB系統必須同時符合type c和USB PD規范。此外，每個重新映射的引腳必須能夠支持其對應的HDMI 1.4協議的數據傳輸速率。

HDMI 1.4共有六個以四種不同數據速率運行的數據通道：

HDMI以太網和音頻回傳通道(HEAC)：支持100Base-TX(100Mbps)以太網的高速雙向數據通信通道。HEAC包括符合IEC 60958-1標準的流媒體音頻組件。

TMDS(最小化傳輸差分信號)：三個用于高速視頻和數據傳輸?shù)牟罘滞ǖ?。HDMI 1.4的最大數據吞吐率為10.2Gbps或單通道3.4Gbps。

DDC(顯示數據通道)：基于行業標準I2C協議的通信通道，標準速率為100 Kbps，能夠讓源設備識別支持的音頻/視頻格式。

CEC(消費端電子控制)：為低速數據通道，允許用戶控制多達15個兼容設備。此數據通道符合CENELEC EN 50157-1規范。

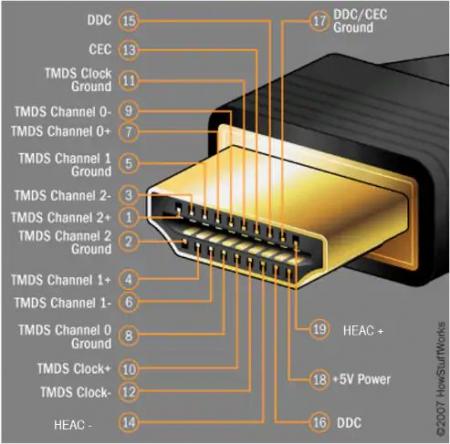

HDMI引腳映射標準HDMI Type-A接口如圖2所示。圖3顯示的是支持HDMI備用模式的全新usb type c接口引腳定義，它將三個TMDS引腳對及其時鐘信號映射到八個USB TX/RX引腳上，兩個SBU引腳連接HEAC通道，CC引腳則用于傳輸?shù)退貱EC信號。另外還需注意，D+/D-引腳對并不會受此轉換影響，因此usb 2.0數據通道可以和HDMI和平共處。

圖2：HDMI Type-A接口共有19個引腳，其中有三個高速數據通道用作屏蔽雙絞線

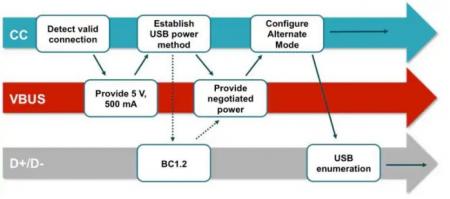

圖3：usb type c備用模式接口中HDMI模式下的引腳映射初始化HDMI備用模式USB PD規范定義了進入備用模式所需的操作順序。當用戶在兩個USB PD端口之間連接一個主動Type-C線纜時，會在CC通道上執行一系列協商(圖4)，來確定是采用USB模式還是備用模式，以及應用哪種備用模式標準，并使用一組特定的供應商定義消息(VDM)來確定要使用的標準。

圖4：當USB PD端口首次識別出另一個USB PD端口的存在時就會進行協商，從而確定采用哪種傳輸協議及數據格式該協商過程中還涉及其他USB PD功能，比如確定所需的功率級別以及電力傳輸方向，但HDMI操作并不需要這些功能。一旦初始化序列確定了HDMI為所需協議，這兩個端口就會根據需要重新映射引腳，進入HDMI備用模式。

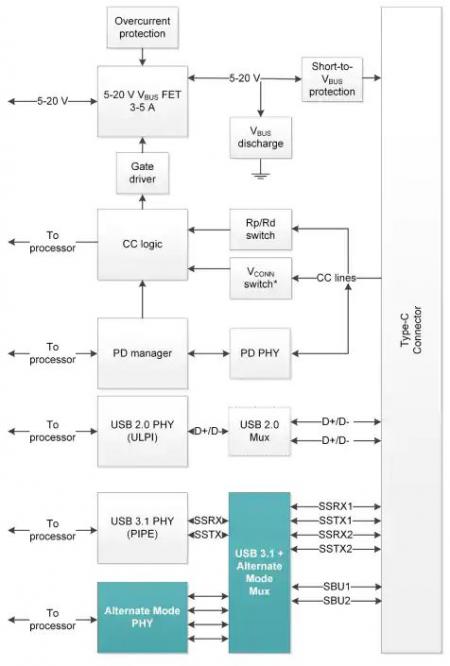

HDMI備用模式架構若要usb type c接口支持HDMI，需要增加哪些硬件組件呢?圖5顯示的是USB PD接口的結構圖，并標出了備用模式的必備組件。請注意，即使應用沒有指定USB PD接口的功率級別，啟用備用模式也需要通過CC線路進行協商，因此必須包含USB PD PHY和PD管理器：

備用模式物理層設備(PHY)接收高端圖形處理單元(GPU)的視頻信息，并對其進行編碼以通過三個TMDS差分?jǐn)?shù)據線路傳輸。

備用模式多路復用器(MUX)支持在HDMI備用模式和usb兩種模式之間進行切換。對于HDMI應用，它將HDMI信號傳輸給相應的type c接口引腳;對于usb 3.1應用，它連接的是RX/TX信號，并根據數據傳輸方向進行切換。

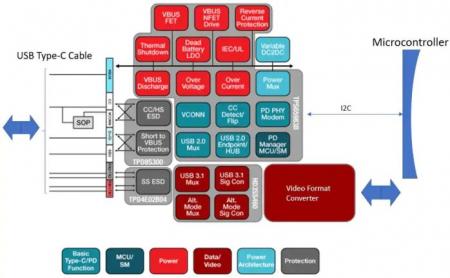

圖5：通過usb type c接口實現備用模式需要兩個額外的模塊，如圖中綠色部分所示實際實現方法HDMI 備用模式規范是全新的，因此專門為這類應用而設計的芯片組仍然還處于開發階段。不過目前已經推出了DisplayPort備用模式元件，并可與HDMI轉換器配合使用。圖6顯示的是同時支持USB、HDMI備用模式以及完整USB PD規范的usb type c端口框圖。

圖6：usb type c/HDMI端口框圖

此設計由下面兩款基礎元件構成：

第一款是Texas Instruments的TPS65982獨立式usb type c和PD控制器，用于執行以下多項任務：

檢測usb type c線纜的插入狀態與插頭方向協商供電特性，并通過I2C協議將信息傳遞給微控制器單元，從而決定采用哪種操作模式

配置多路復用器的備用模式設置，將USB或HDMI信號傳送給相應的目標設備在運行期間，TPS65982還會對USB供電路徑進行管理和控制

第二款是Texas Instruments的HD3SS460是一款4x6通道的高速雙向無源多路復用器/解復用器開關，可以在備用模式和usb模式間切換，同時支持接口翻轉。
