由于usb type c等技術會增加測試的復雜性，因此將產品推向市場的壓力很大。因此了解連接器有助于掌握需要額外的測試、工具和測試設備的相關信息。錯誤的做法很容易讓測試時間延長兩個多月，潛在成本為100萬歐元。如果設備在USB-IF的兼容性認證工作會上失敗，那么成本和時間延遲將會更多。

usb type c連接器概述

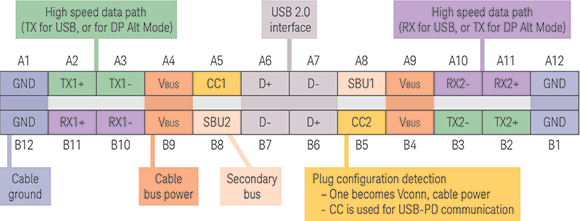

圖1顯示了usb type c的高功能24引腳連接。功率引腳VBUS和GND支持高達5 A/20 V/100w。成對的四個傳輸/接收(TX/RX)允許一個、兩個或全部四個通道在任何時候用于數據傳輸，并提供最高每秒20 Gbps的速度。

圖1：usb type c 24 pin規范

CC1和CC2線路通過提供三種功能來管理連接器接口的定義:定向配置管理、供電給線纜，以及傳輸通道。SBU1和SBU2引腳是邊帶通信通道，可為USB以外的協議提供額外的連接和使用。

USB 2 (D+， D-)的同步連接可以用于標準的USB 2操作，或者作為提供電力傳輸信息的補充連接。D+連接被綁在一起，D連接保持連接器的方向獨立性。

功率傳輸(PD)可動態管理功率分配、調整電壓和電流，為所有連接的設備建立供應/消費角色。設備可以請求它們需要的能量，并在特定應用需要時獲得更多的能量。PD的雙向功率使設備能夠為其他設備供電。通過替換模式，PD還使usb type c能夠支持其他標準，如DisplayPort (DP)或Thunderbolt (TBT)。

測試的挑戰和解決方案在將器件接口從4引腳的USB標準A/B更新到24引腳的usb type c連接器時，設計和測試工程師面臨著一些挑戰。usb type c包含解決A/B型連接器/線纜問題的設計更改，并為支持usb type c的產品提供更多功能和功能。了解測試挑戰和解決方案有助于確保成功實現usb type c集成和設備測試。

功率傳輸PD的動態能力和可能的功率配置范圍，再加上對USB 2.0、USB 3.1 Gen 1和Gen 2以及PD等不斷發展的規范的兼容性所帶來的挑戰，使得usb type c設備測試認證比傳統的usb測試更具挑戰性。電源、PHY層和協議層仍然是兼容性測試的關鍵測試類別。重要的測試參數設計工程師必須考慮包括許多不同的電壓等級、設備充電、線纜功能，并確定供應與消費的設備狀態。

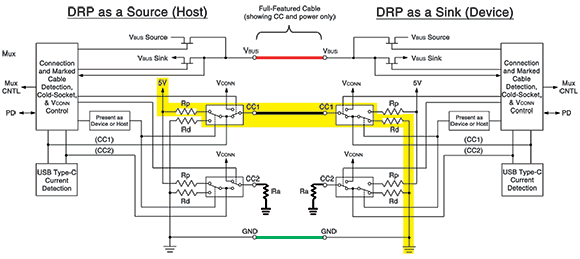

圖2。usb type c全功能實現

圖2顯示了主機和設備作為雙角色端口(DRP)，它與可以交換角色的usb type c環境保持一致。一個DRP的狀態——無論它是在特定時間充當主機還是設備——由CC線作為PD基礎結構的一部分來管理。PD協議的調試是工程師面臨的最大挑戰之一，因為它需要訪問CC線和VBUS信號以獲得正確的特性。USB PD有指定的電壓/電流水平，設備可以選擇操作，因此使得根據器件啟動來測試PD水平的能力顯得非常重要。

物理層設備測試的一個示例配置包括示波器、探針、電流探針、USB PD協議軟件、測試板/夾具和PD控制器。在300khz數據傳輸速率下，建議使用一個500兆赫或以上、并且能夠記錄整個數據包的長記錄長度的KeysightInfiniium示波器。雖然主要是直流信號，但大多數都具有交流特性，并且需要有足夠帶寬的范圍。建議在分析5v直流電源信號時，使用探頭偏移量來觀察信號瞬變。因為使用隔直器可以過濾掉電壓信號的直流和低頻內容。

發射/接收(TX / RX)usb type c規范引入了許多新的TX和RX測試挑戰。快速和準確地測量發送器眼圖、LFPS和LBPM時間、傳輸?shù)腟SC剖面、SCD信號，以及執行去加重和前沖的能力對于成功的TX測試至關重要。靈活的信號生成和位錯檢測是RX測試認證的關鍵。

TX和RX兼容性測試需要運行兼容性測試模式。這些不同的信號模式是在兼容性測試期間生成的，而測量是在一個名為SigTest的工具中進行的。每個兼容性測試都提出了單獨的挑戰。如果兼容性測試需要許多負載和充電條件，那么工程師必須配置和執行每個設備的測試數量。

針對USB 3.1、DP 1.3、TBT 3和MHL、N7015A和N7016A型測試裝置的TX符合性測試，推薦使用Keysight Infiniium示波器。該解決方案提供了20 GHz帶寬(at -3 dB)的最佳信號完整性，并可將其嵌入30 GHz。它包括一個type c插頭接口夾具，可以處理連接器的“翻轉”，并提供測試點和探測發射機以及功率輸出測量的通道。

M8020A J-BERT高性能16 Gbps誤碼率測試儀擁有內置于設備中的一切:去加重、圖形能力、持續時間線性均衡(CTLE)、決策反饋均衡(DFE)、創建各種模式結構的能力以及重新排序。Keysight usb 3.1接收器測試解決方案通過M8020A J-BERT的內置和校準抖動源(隨機抖動，周期抖動，SSC)，精確模擬前后光學去加重和符號間干擾(ISI)跡線。

線纜和連接器

usb type c通道規范，包括對稱連接器、高速數據、高功率、多數據傳輸類型和向后兼容性，導致許多配置需要進行測試，以認證usb通道的一致性。不同配置中通道的性能也受到損耗、反射和交叉對話的影響。因此需要使用比過去更嚴格的方法來去除測試夾具的影響，管理對通道響應的額外影響(圖3)，并在usb接口測試中管理usb type c通道中的EMI和RFI水平。

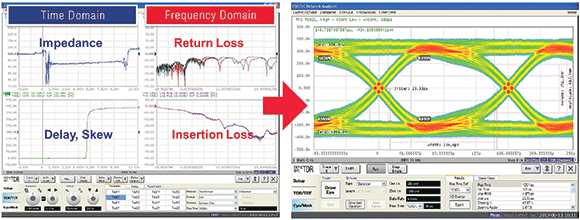

圖3。信道響應需要從傳統的參數轉換到壓力測試的測試方法用于時域分析的示波器。一種新的推薦解決方案是Keysight ENA系列網絡分析器，它使用增強的時域分析(option TDR)作為一個單盒解決方案，它可以測量所有的兼容性參數。N4433A是由ENA USB接口控制的一種微波電子標定(ECal)模塊，用于ENA校準，并消除測試設置的影響。

Keysight是唯一的供應商，它的type c測試解決方案包括USB Rx/Tx測試、TBT認證設備和TBT Rx/Tx測試的TBT認證設備和測試，以及DP Rx/Tx測試的認證設備和測試。
