 USB-IF官方組織宣告usb4標準規范正式公布(注意不是usb 4.0)。usb4引入了Intel此前捐獻給usb推廣組織的Thunderbolt雷電協議規范，雙鏈路運行(Two-lane)，傳輸帶寬因此又翻了一番，達到40Gbps，usb4仍然保持了良好的兼容性，可向下兼容usb 3.2/3.1/3.0、雷電3，也就是現在的usb、雷電3設備和數據線，仍然可以在usb4接口上使用。但是，需要注意的是，usb4將只有usb type c一種接口形態(MacBook pro的type-c雷電3也是它)，并支持多種數據、顯示協議，包括DisplayPort，

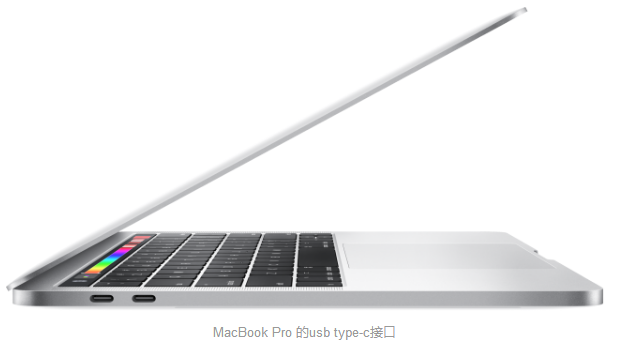

MacBook Pro 的usb type c接口

一、什么是TypeC

Type-A、Type-C這種的叫usb接口形式的版本，而usb2.0、3.0、4這些叫USB接口規范的版本。

搞清楚這些概念之前，我們先看看接口的發展過程，電子產品尺寸的輕薄化，我們使用的數據接口也在一點點“輕薄化”。很多老舊的接口，也因?yàn)殡娮赢a(chǎn)品厚度問題無法使用而被淘汰。

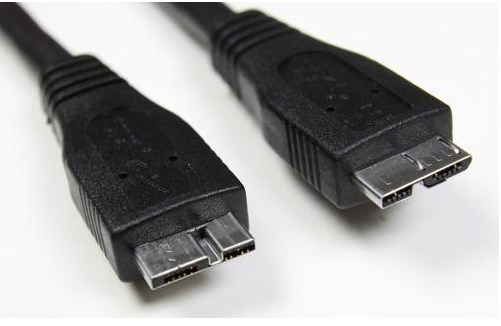

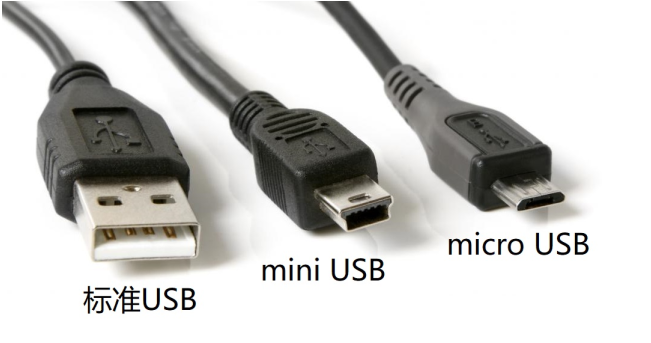

上圖所示的標準usb其實也就是Type-A USB,而micro usb實際是usb 2.0的便攜版本。隨著USB版本的帶寬提升，新的usb3.0無法兼容曾經的micro usb母座形式，經過改進后變成了這樣：

雖然厚度上和micro usb 2.0是一樣的，但接口變寬了不少無疑會影響輕薄產品的設計。micro usb母座 3.0實際上是由兩段組成的，較長的那部分實際上跟micro usb 2.0是完全一致的。也就是說，這個接口，是為了向下兼容micro usb 2.0才做成了這樣，可惜，這種接口保證了兼容性，卻喪失了它原本存在的意義。于是，usb type c出現了。

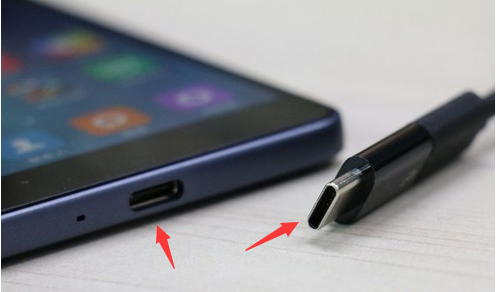

type c是usb3.1之后新推出的接口。向下兼容，現在的安卓手機一般都支持正反插，一般就是這種接口，傳統usb防插反設計。type c避免了插usb時要試一次后才能插進去的尷尬

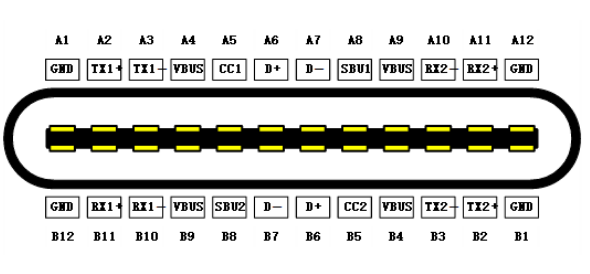

如圖所示，type c有24個引腳，每一邊12個。沒有連接時，兩邊的引腳定義是中心對稱的，所以type c正反插時都是一個情況。

也就是，每一次規范的改進都會導致硬件接口的變更，不同版本（2.0/3.0）對應的這些接口是有差別的，基本上usb 3.0時代都是為了兼容usb 2.0才做成了這樣。

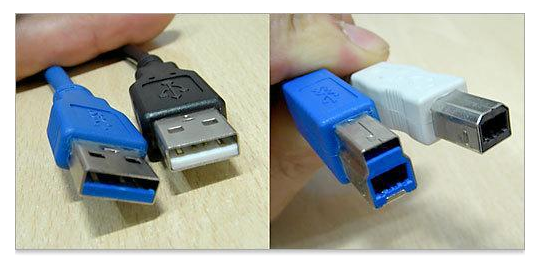

type a的usb 3.0和2.0形狀一致，并且設備也可以相互兼容，而type b就不同了，2.0版type b的接線可以插到3.0版接口上，但是反過來就不行。提到接線和接口，這里還要科普一下什么是公口和母口。

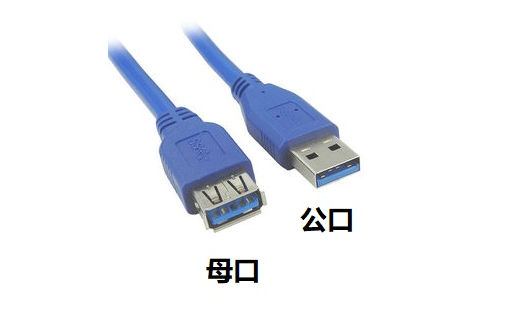

將設備連接到電腦上時，一般電腦上的接口叫母口，而連接線的接口叫公口。

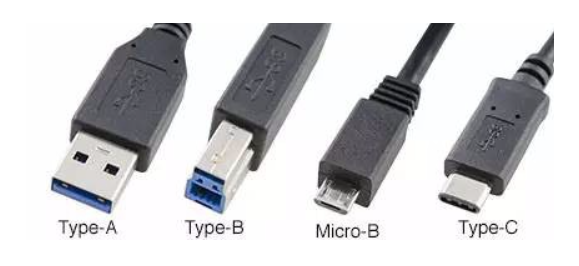

總之，usb type c接口是usb接口的一種類型。usb接口目前主要有四個接口類型，

二、usb4規范命名溯源

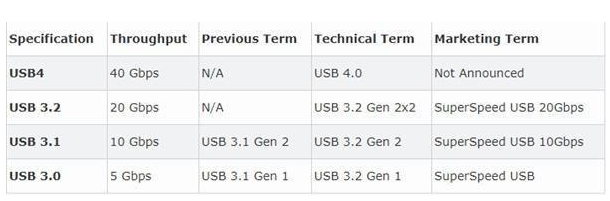

此次發布的usb4是規范，而并非usb4.0。在此之前，usb Implementers Forum（USB-IF）計劃取消usb 3.0/3.1命名，統一劃歸為usb 3.2。其中usb 3.0更名usb 3.2 Gen 1（5Gbps），usb 3.1更名usb 3.2 Gen 2(10Gbps)，usb 3.2更名為usb 3.2 Gen 2x2（20Gbps）。

usb4的到來意味著雷電3將得到普及。從上圖可以看出，usb4的傳輸帶寬是WSB3.2的兩倍，是usb3.1的4倍，usb3.0的8倍。usb 4最高提供100W電力、可外接顯卡、兩臺4K顯示器或單臺5K顯示器等

需要說明的是usb4的type c接口的影音傳輸和之前版本底層原理的不同：在usb2.0時代利用usb的帶寬來傳輸視頻信號，跟type c接口的DP視頻輸出以及雷電3兼容的DP視頻不是一個概念，USB AV是利用USB總線來傳輸視頻信號，占用帶寬，而后者是直接讓type c變成“DP接口”，跟機器的另外芯片連接的，跟usb總線沒關系，也不占用帶寬。

三、雷電3（Thunderbolt 3）是什么？

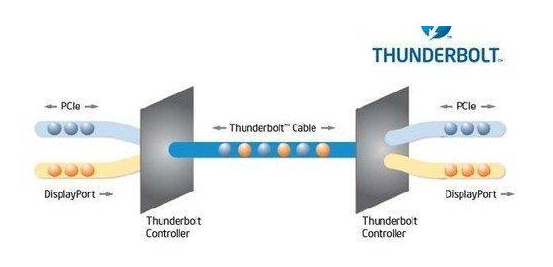

雷電3（Thunderbolt 3）和USB 3.1都是數據傳輸協議，而type c則是一種接口規格，thunderbolt（雷電），是英特爾2011年2月24日正式發布的實驗室產品代號為"Light Peak"技術正式名。Thunderbolt的研發初衷是為了替代并統一目前電腦上數量繁多性能參差不齊的擴展接口，比如SCSI, SATA, USB, FireWire和 PCI Express。 Thunderbolt 是蘋果與英特爾(Intel)的合作產物，由Intel開發，通過和蘋果的技術合作推向市場。該技術主要用于連接PC和其他設備，融合了前兩項成熟技術的PCI Express數據傳輸技術和DisplayPort顯示技術，

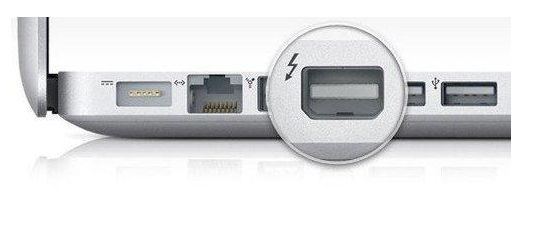

由于Thunderbolt基于DisplayPort 技術而設計，并采用高分辨率顯示屏的視頻標準，因此，任意Mini DisplayPort 顯示器都能恰到好處地插入Thunderbolt 端口。使用一根外接線，即可連接到DisplayPort、DVI、HDMI 或VGA接口的外接顯示器上。

Thunderbolt 傳輸技術提供了同一連接器上具備雙向10Gbps處理能力的兩個信道。這使Thunderbolt 速度極快，且使用效率很高。理論上講使用外接設備進行數據傳輸?shù)乃俣缺萿sb 2.0快20倍，比FireWire 800快12倍。

此外，Thunderbolt還擁有足夠的帶寬連接多部高速設備，無須使用集線器或開關。例如，你可以將幾個高性能的外置硬盤、視頻采集設備以及一臺顯示器連接在一個Thunderbolt 鏈上，這種形勢的外接最大可支持6臺設備。

Thunderbolt I/O 傳輸技術為Mini DisplayPort顯示屏提供原生支持。只須使用適配器，即可支持DisplayPort、DVI、HDMI和VGA顯示屏。因而，一切僅需一個端口，使用起來非常的方便。

四、如何判斷某個設備上的type c是否支持雷電3或者usb4，

type c接口≠全部新功能（40Gbps帶寬、雷電3、usb4、100W供電等）

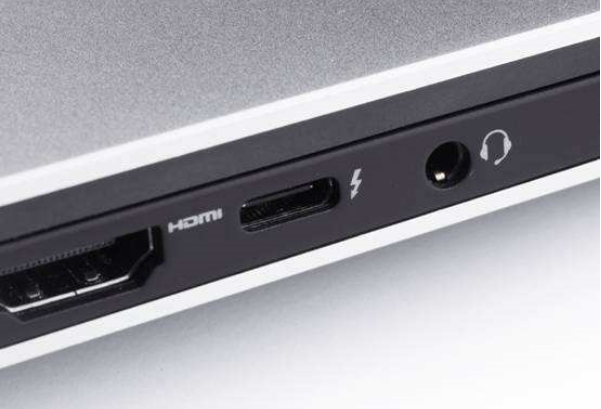

有些遵從規范的PC廠商，會在usb接口旁邊印上支持功能的標識，比如usb 3.1 Gen2就會寫“10G”，雷電3的話就是這個樣子：

不過注意，雷電3Thunderbolt這個標識不是完全的“閃電”符號，末端還有一個箭頭標識。

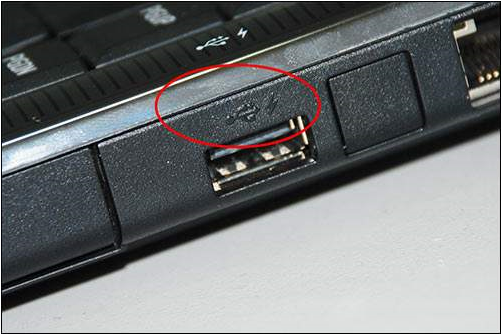

有些type c接口會標注這個閃電符號，末端沒有箭頭，這是支持關機充電的意思，不是雷電3，別搞混了。不過有些廠商，不會在type c旁邊標注這些，此時只能靠產品介紹和自己來測試了。

對于普通消費者來說，如果不確定設備的“type c”有哪些功能，就要多看我們提供的相關評測了，這個也是我們科學傳美團隊做評測的意義所在，讓消費者更明白產品屬性。我們也在盡力將這些廠商不標注，但對于消費者來說有必要知道的信息公布出來，防止大家因?yàn)樾畔⒉粚?duì)稱問題而吃虧。

來源：科學傳美
