 type c是一種usb接口，加上一些線纜的接線規范。它不描述任何特定的速度、能力或支持的數據協議，而是根據不同需求來選擇不同的type c線纜。

在日常生活中有很多種接口，我們常見的usb接口有Type-A，Micro-B, Type-B以及越來越流行的type c。Type-A常用于PC上；Micro-B常用在安卓手機和一些便攜的電子產品上；type b通常在usb設備上出現。以上這些接口都有一些不足，就是不支持正反插，第二就是接口太多很混亂，如果你帶不同的電子設備，就需要配備不同類型的連接線。而type c接口它不僅可以正反插，相比其他類型的接口它可以承載更高的數據傳輸速度和電力傳輸，而且沒有方向區別。

type c插頭大小約為8.3mm×2.5mm，和其他接口一樣支持usb標準的充電、數據傳輸、顯示輸出等功能。同時與它配套使用的usb數據線也更細，更輕便。

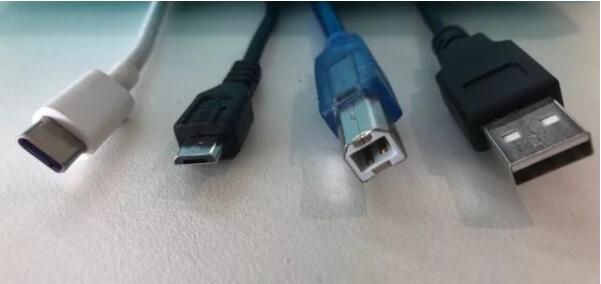

從左至右依次為：

type c、micro b、type b及type a

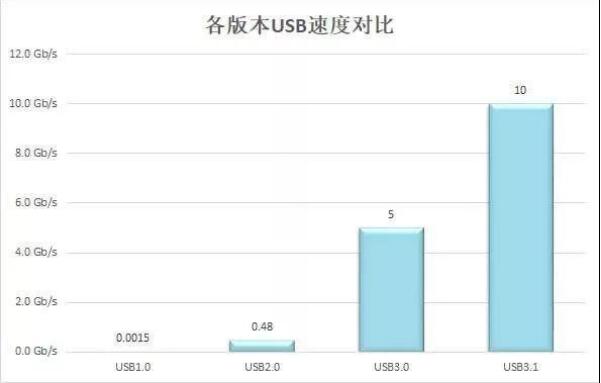

type c線纜采用的usb標準?？梢允莡sb 2.0、3.0、3.1 Gen1或者3.1 Gen2。根據它使用的usb速度等級，它將有不同的最大速度。這意味著即使type c是最新的連接器，可能它的速度與普通的usb2.0線纜一樣，只有480Mbps。當然，它也可能支持usb 3.1。

type c可以傳輸更快的速度（最高10Gbps）和更強悍的電力(最高100W)。type c還可以支持不同協議，叫做“備用模式”，目前有四個，DisplayPort，ThunderBolt，HDMI和MHL。type c接口的線纜根據不同的應用可以有不同的接法，可能支持也可能不支持這些協議，當然這些協議不一定會使用type c。DisplayPort和HDMI都有自己的接口，但是ThunderBolt3將專門使用type c。

type c接口需要保護從性能上看，usb type c幾乎是“萬能”的。在數據傳輸方面，它支持usb3.1規范；同時它也是電子設備的功率傳輸接口，基于最新的USB-PD協議，經由usb type c可傳輸最高100W的功率；此外，usb type c同時支持?jǐn)?shù)據和音/視頻信號的傳輸，堪稱多面手；最后，在物理結構上usb type c支持無方向的正反插，身材也更纖細。

雖然usb type c很強大，但產品可靠性的問題也不容忽視，使用中由于熱插拔、短路、ESD、故障設備和用戶誤操作引發的風險，需要有可靠的電路保護措施來化解。

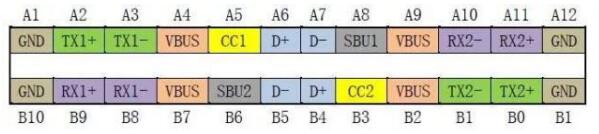

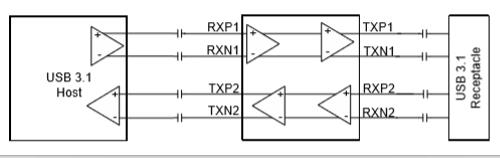

usb type c連接器中的各引腳極為靠近，相鄰引腳的間距只有0.25mm，僅是Type A連接器相鄰引腳間距的四分之一， CC引腳與SBU引腳相鄰于總線電源VBUS 。根據USB PD協議，VBUS最高充電電壓可以到20V。連接器的機械扭轉和滑動可能導致VBUS與CC和SBU 引腳短路。此外，存在的碎屑和水氣也可能導致VBUS 引腳與CC和SBU引腳短路。所以這些引腳也會承受和VBUS一樣的高壓。 如果不進行過壓保護，下游電路也會受到最大20V 的高壓。所以除ESD保護之外，連接器還需要過電壓保護。通過在CC和SBU引腳上提供過壓保護可以使 CC和SBU引腳耐受和VBUS一樣的高壓，同時不會干擾正常工作。雖然TX/RX差分對組也和VBUS鄰近，因?yàn)樾盘?hào)采用電容耦合的方式進行傳輸，DC源電壓不會傳遞到TX/RX端，一般不采用過壓保護，而是外接TVS管保護。

此外，D+/D-雖然不是直接和VBUS相鄰，但也有可能發生短路，只是概率相比于CC和SBU低些，所以D+/D-也需要過壓保護。以上引腳除了過壓保護，還需采用 IEC 61000-4-2 系統級 ESD 保護。

就在近期，谷歌推出了針對所有四代Pixel智能手機的Android 10操作系統。XDA開發人員通過Android 10的源代碼意外發現該操作系統版本具備usb端口污染和過熱檢測的新功能。這兩項新功能既能保護數據傳輸?shù)目煽啃裕材鼙ＷCusb端口充電時的安全性，相當?shù)貙?shí)用。

隨著usb type c商用進程的加速，其強大的功能逐漸凸顯。在享受usb type c強大功能性的同時，市場對兼顧其可靠性和安全性的保護方案需求也逐漸增多。

1.過壓保護

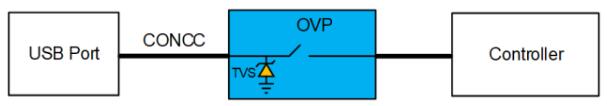

將過壓保護芯片（OVP）串聯放置在管腳線路上。當在這些線路上檢測到高于OVP閾值的電壓時，其內部高壓功率開關管斷開，并且將系統的其余部分與連接器上存在的高壓狀態隔離。

CC和SBU通道過壓保護方案是類似的，但通道功能有差異，需要分別處理。

CC通道是type c的配置通道，它的作用有檢測正反插，檢測usb連接，識別可以提供多大的電壓和電流，usb設備與VBUS的連接建立與管理等。CC通道上的功率開關管是由電池供電的，在供電正常的情況下，串接在CC通道上的功率開關管導通，就像一根導線，不會影響CC通道的配置。但供電不足時，功率開關管是斷開的，CC通道檢測不到下游電路中的下拉電阻RD，usb設備與VBUS斷開連接，電池就不能充電，電力不足，功率開關也就不能導通，VBUS和usb設備連接的條件是源設備能檢測到5.1K 的下拉電阻RD，為了解決過壓保護開關管斷開時仍然能建立usb設備與VBUS的連接，并持續給電池充電，在功率開關管前面加一個下拉電阻RD。這個RD電阻在功率開關管斷開的時候有效，輸入串接RD到地；當開關管導通時，RD無效，斷開輸入端到地的連接。

SBU通道為了兼容usb2.0的D+/D-通道，帶寬設計為800MHz以上，這就要求降低通道上的寄生電容。通道上的寄生電容主要來自靜電保護的ESD管和開關管。

設計的小電容ESD很好地降低了SBU通道上的寄生電容，是SBU通道帶寬做高的關鍵。同時還優化了開關通道走線和PAD布局，進一步減小寄生電容。

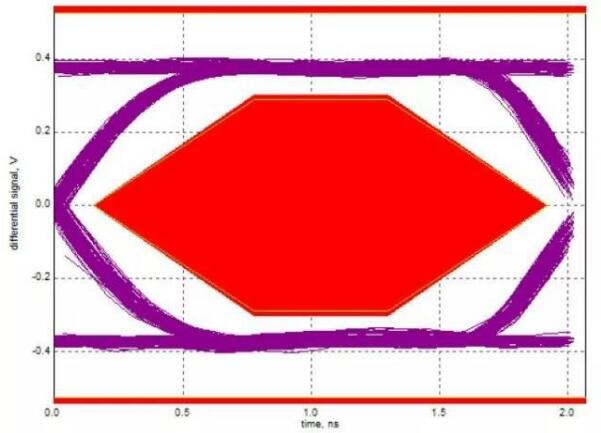

實際測試結果表明SBU通道能很好地傳輸usb2.0數據，下圖是usb2.0眼圖測試結果。

2.浪涌保護

由于短路、熱插拔或設備故障都有可能引起浪涌。所以type c接口的每個引腳都需要有TVS保護，內置或者外置。內置的TVS可以省去外部的貼片TVS，節省了PCB板面積，降低了客戶選擇高壓TVS的難度。TVS管可以泄放浪涌能量，降低浪涌電壓，有效保護下游電路。

TVS的啟動電壓必須大于OVP功率開關管的DC工作電壓，泄放浪涌的嵌位電壓小于開關管擊穿電壓；浪涌管的尺寸足夠大可以泄放能量而不發生熱燒毀。

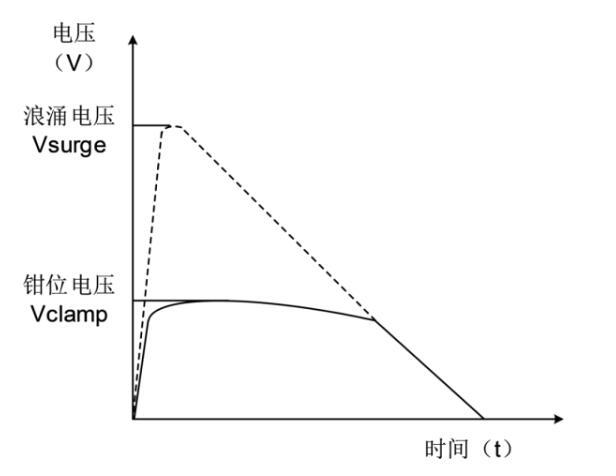

浪涌保護的原理是接口發生浪涌，浪涌電壓大于浪涌管的啟動電壓，TVS管開始泄放能量，接口端電壓被嵌住，泄放的能量越大，電流在通路上由于寄生電阻產生的壓降越大，嵌位電壓也被抬高，嵌位電壓不能大于OVP開關的擊穿電壓。發生浪涌時，接口端也會發生過壓，這時OVP開關管斷開，保護下游電路不受損壞，OVP開關管過壓斷開的速度越快，OVP開關管輸出的殘壓越低，越能保護下游電路。

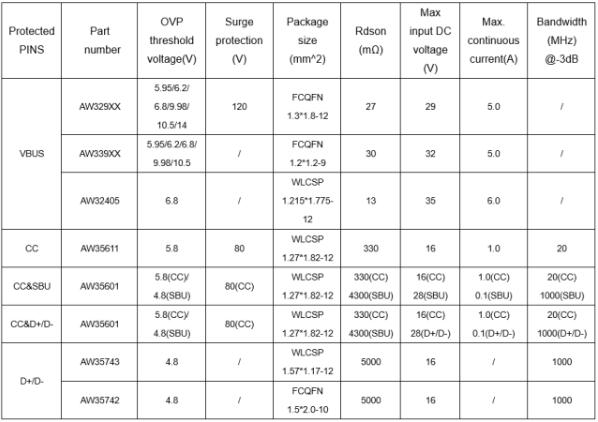

目前針對type c接口推出了系列化的保護產品，包括VBUS，CC，SBU和D+/D-等，具體如下：

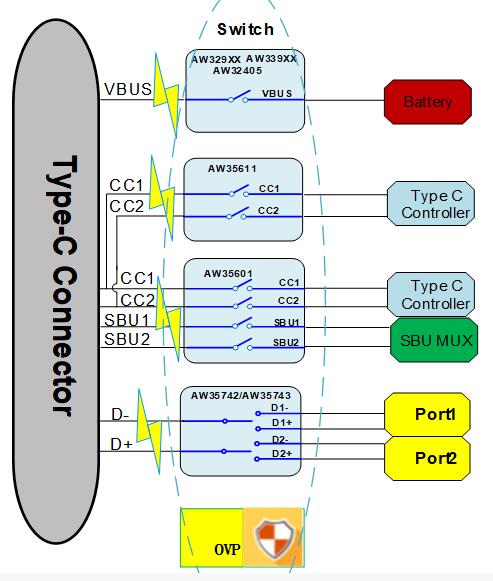

保護IC的應用圖如下，其中CC端口的保護既可以選用AW35601，也可以選用AW35611。
