    關于usb type-c和USBPowerDelivery的應用與電源和數據淺析

    發布時間：2021-03-19點擊量：

     usb type-c連接器生態系統隨著現代平臺和設備需求的變化而不斷發展。

    借助usb type-c連接器，用戶可以通過同一連接器為筆記本電腦充電并連接到顯示器、音箱、存儲設備或耳機。利用usb功率傳輸(PD)，之前分離的許多功能現在都可以集成到同一連接器上。USB PD協議允許為發送設備或接收設備提供5A的電流。usb type-c連接器生態系統可滿足現代平臺和設備不斷變化的需求，并且符合更小、更薄且更輕便的外形設計趨勢。此外，針對type-c連接器修改USB PD有助于滿足高耗電應用的需求。

    內容概覽

    本白皮書對usb type-c和USB Power Delivery （PD） 進行了介紹，并對其各種應用以及數據和電源要求進行了探討。

    1. 數據和電源角色就usb type-c規范而言，終端設備中典型的數據和電源角色會發生變化。

    2. usb3.1第1代（超高速）和第2代（超高速+）要求傳輸速率高于480Mbps的應用將需要利用usb3.1 第1代（超高速）或第2代（超高速+）。

    3. usb type-c引腳排列和可逆性與usb type-a和type-b連接器相比，usb type-c連接器包含幾個新引腳。

    簡介

    您可能聽說過usb type-c的可逆電纜。不過，當您考慮特定系統的要求時，您可能不確定哪些是“必須滿足”，而哪些僅僅是“最好滿足”。在本白皮書中，我們將介紹最基本的usb type-c應用，然后進一步介紹功能完備的usb type-c和USB PD應用。首先，我們回顧一下usb數據從usb1.0開始一直到USB 3.1第2代的演變進程。

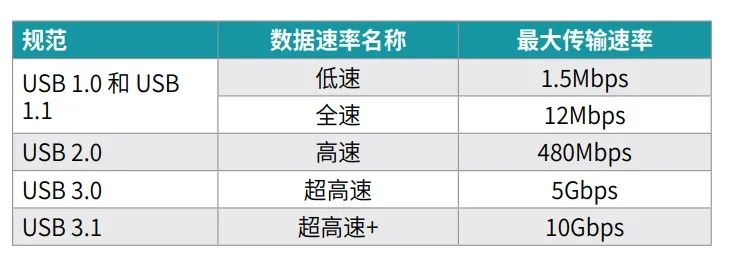

    表 1 列出了每個usb數據傳輸相關規范的最大傳輸速率。usb 1.x標準是最早版本，支持1.5Mbps（低速）和12Mbps（全速），后來發展的usb3.1第2代標準支持10Gbps（超高速+）。

    關于usb type-c和USBPowerDelivery的應用與電源和數據淺析

    表 1.usb規范以及最大電壓、電流和功率。

    表 2 顯示了usb功率從usb2.0開始一直到USB PD 3.0 的演變過程?？傮w趨勢是隨著平臺和設備的需求不斷增長，最大功率不斷增加。在不使用USB PD 的情況下，僅通過usb type-c最高可以支持5V電壓（電流為3A，功率為15W）。不過，在使用USB PD時，在usb type-c生態系統中最高可以支持20V電壓（電流為5A，功率為100W）。

    關于usb type-c和USBPowerDelivery的應用與電源和數據淺析

    表 2.usb規范以及最大電壓、電流和功率。盡管起初usb type-c可能看起來很復雜，但我們認為就這些優勢而言，開始學習研究usb type-c是值得的。我們希望通過這篇文章，以后無論您遇到什么應用，都知道如何在未來設計中采用usb type-c，并考慮為各種usb type-c應用提供的眾多解決方案。
