 如果最近的5G智能型手機具有更大的屏幕、更大的鋰離子電池容量和「快速充電」(快充)，正預言著未來手機的發展，那么usb-c (usb type-c)的PD 3.0規范，尤其是可編程設計電源(PPS)，將成為usb供電的首選。

usb自1996年問世以來，在行動產品的數據傳輸、充電和供電的標準化方面占有史無前例的領導地位。 USB技術的最大進展發生在2013年至2016年，當時usb委員會統一批準：

1: usb3.1 Super Speed + Gen 1 (5Gbps)和Gen 2 (10Gbps)數據通訊

2: Power Delivery 2.0或PD，最高100W或20V/5A

3: type-c連接器(1.2版)

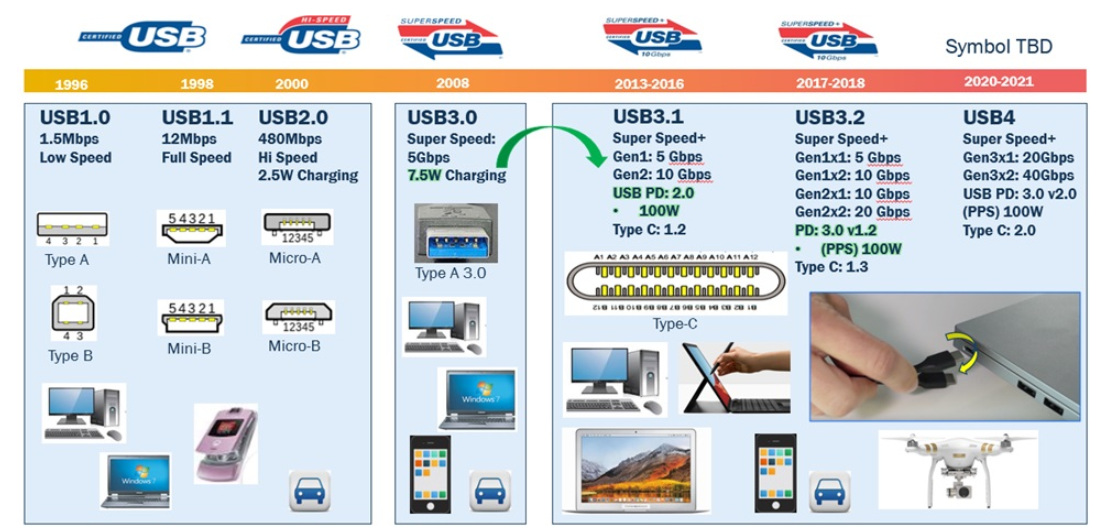

圖1：usb的演進type-c連接器有24個接觸點(兩排各12個接觸點)，設計用以處理高達100W、20V/5A的電流，以非常緊湊的外形尺寸(僅2.4mm高度)提供可正反逆插的插頭插入和附件方向檢測，為摒棄我們大家都討厭的纏結的「鼠跡網」(rats nest)式的傳統電纜帶來了希望。

100W…真的嗎

從7.5W充電(USB3.0)到100W (usb3.1)是個很大的突破。也許有人會問，當大多數行動裝置使用15W – 45W充電器正常運作時，誰真正需要100W？ 然而，如果過去的情況能說明未來的趨勢，那么未來的創新將比我們想象的更快消耗100W。

充電和供電很像供需經濟學。這是一種共生的關系，如果需求不增長，則供給不會增加，但如果供給不增加，就不能滿足需求。 將usb供電電源從7.5W提升至100W，只會使更多的裝置通過usb充電。

USB-C PD電力合約協議在使用usb3.1和type-c連接器之前，usb充電裝置通過D+和D-端子上的非數據訊息來識別usb充電端口。 盡管此方法在7.5W以內的功率下仍能很好地工作，但仍需要一種更精密、更強大的方法在usb來源和usb接收端之間安全地傳輸達100 W(20V/5A)的功率。

usb3.1、PD 2.0和Type C連接器共同通過source和sink之間的CC線導入了雙向、單線協議，橫跨source和sink之間的CC線(圖2)，具有全面的訊息傳遞功能。 該P(yáng)D訊息傳遞的一種用途是協商電力合約。 電力合約的協議很像從菜單上訂購餐廳的食物。 在使用隱式合約(最大15W)連接source和sink之后，如果兩個端口都具有PD功能，則必須建立顯式合約或PD 電力合約(最高100W)。

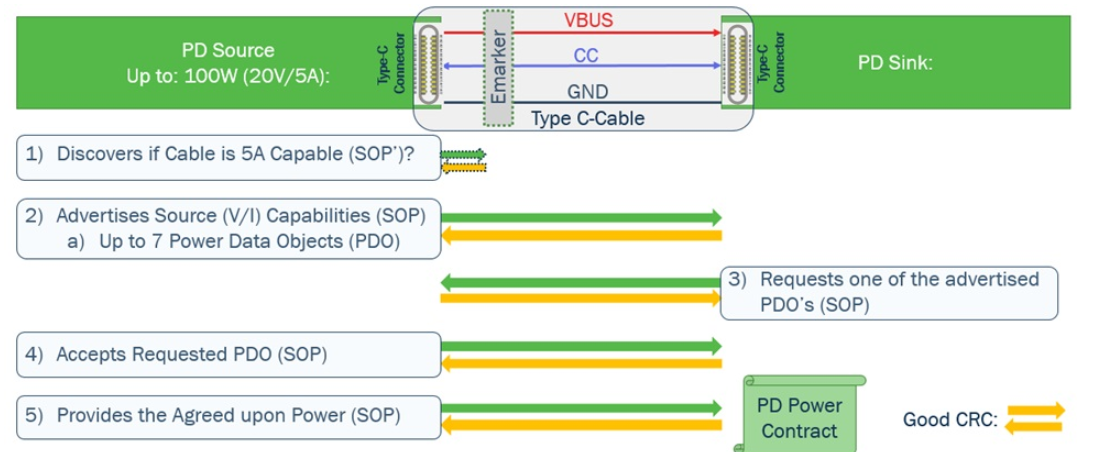

圖2：USB-C/PD電力合約所有合規的>3A type-c電纜都必須包含電子標記的電纜或emarker。 因此，如果在電纜中檢測到emarker，具有>3A能力的訊號源可能要做的第一件事就是向emarker發送「發現身份」(Discover Identity)或SVID訊息。Sources和Sinks在開始接收到訊息時，會對SOP(數據封包開始Start of Packet)做出回應。 為了避免沖突，emarker在開始接收到訊息時對SOP做出回應。

一旦Sources得知電纜是否支持>3A的能力，它便會廣告其V/I功能，就像餐廳的點菜單一樣。 然后，sink請求廣告功能之一，類似餐廳的客人。 如果請求是可接受的，則Sources將提供合約約定的電力。 每次發送訊息時，訊息接收方都會向訊息發送方發送一條”Good CRC”訊息，通知發送方該訊息已接收無誤。

USB-C PD 2.0 vs. PD 3.0PD 2.0允許最多7個功率數據對象(PDO)，用于揭示source埠的電源能力或sink的電力需求，通過USB Type C、CC針腳在PD訊息中傳輸。 相形之下，PD 3.0、PPS提供圖3所示的「電壓和電流范圍」PDO。PPS的優勢在于，與固定PDO相較， sink可以更加精細的粒度來請求電壓/電流。 這有助于優化source和sink之間的充電效率。

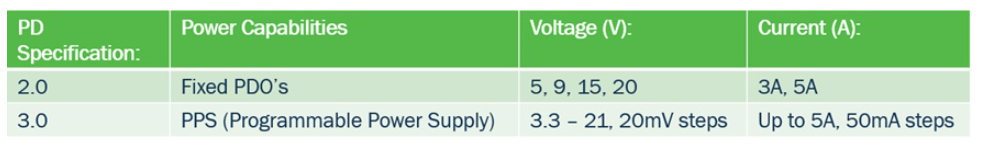

圖3：PD 2.0 與3.0比較5G智能型手機電池尺寸最近發布的一款5G智能型手機配備6.9吋大屏幕和5,000mAh鋰離子電池，與以前的型號相比，容量增加了25％。屏幕尺寸和5G都對電池尺寸的增加起到一定的作用。電池尺寸增加25％意味著需要AC-DC旅行配接器(TA)提供更多的電量，才能繼續宣傳「快充」能力。 而USB-C PPS是實現這功能的首選。

快充過去，鋰離子充電在0.7充電速率(C-rate)下安全完成(C-rate是簡單的充電電流除以電池容量)。 例如， 0.7 C-rate的充電電流對1,000mAh電池來說是700mA。但是，通常將一塊空電池從0％充電到50％的充電狀態(SoC)需要約45分鐘(圖4)的充電時間(TTC)。這并不是那么快，而且，您不能簡單地透過增加電流來改善TTC。當一個電池的數據表上標示它的充電0.7 C-rate時，以1C-rate充電會導致電池過早老化或可能導致永久性損壞。 根據其數據表，鋰離子電池必須在至少500次充電循環周期后，必須保留至少80％的原始容量。

TTC更快意味著更多電量為了改善TTC，電池制造商正在設計大于1 C-rate的充電電池，或更快的充電。 這主要是為了降低電池的內部阻抗，以延長充電曲線在電池電壓達到最大電壓和充電曲線轉換到恒壓(CV)模式之前保持在恒定電流(CC)模式的時間(假設您從空電池開始充電)。如圖5所示，0-50％的SoC TTC，以1 C-rate充電可比0.7 C-rate充電縮短15分鐘，以1.5 C-rate充電甚至可以更快，可縮短至22分鐘。 不過，5000 mAh電池的1.5 C-rate需要進行7.5A充電和32.6W (4.35V x 7.5A)峰值充電功率，這在一個小尺寸空間里是很多的電量。

圖4：充電率與充電時間盡管不了解最近發布的5G智能型手機內部的實際充電情況，但它確實配備了一個25W PPS充電器，并接受45W PPS充電器配件。如果您要使用45W旅行配接器，并假設從墻壁到電池的能效在80％左右，則約有36W電量進入電池。這與計算出的32.6W所需的22分鐘、0％至50％ SoC的充電時間相差不大，如上圖 5所示。

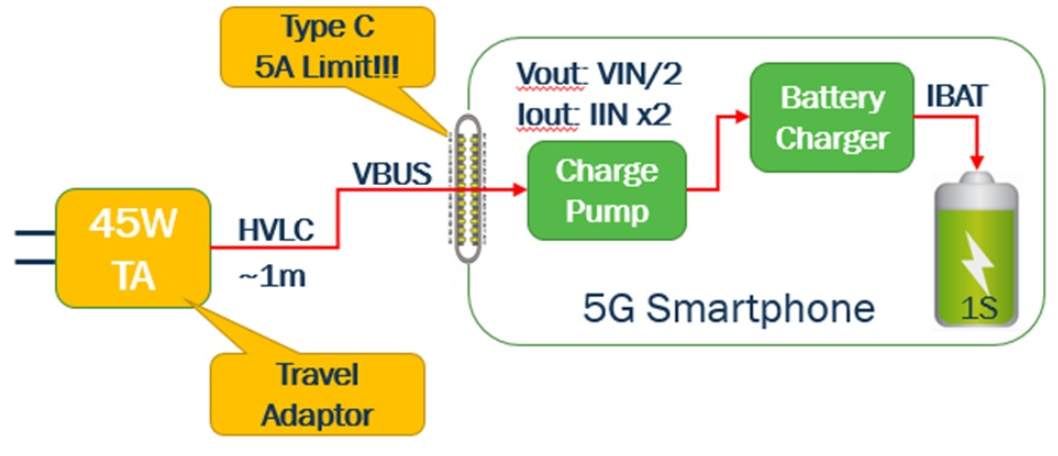

值得一提的是，由于USB-C連接器的最大電流為5A，為了達到7.5A IBAT，在5G手機內部的type-c連接器和電池充電器之間需要一個「2分頻」充電泵(圖5)。例如，TA可能輸出10V/4A，而電荷泵將輸出5V/8A(假設理想的功率損耗)。有時將其稱為高電壓，低電流(HVLC)。正如物理學告訴我們的那樣，功率耗散為I2R，因此將功率從TA傳輸?shù)绞謾C(jī)(?1m電纜)，HVLC比低壓大電流(LVHC)更具「能效優勢」。隨著type-c連接器的問世，USB-C PD將VBUS的最大電壓從5V提高到20V，促成了HVLC的方式。

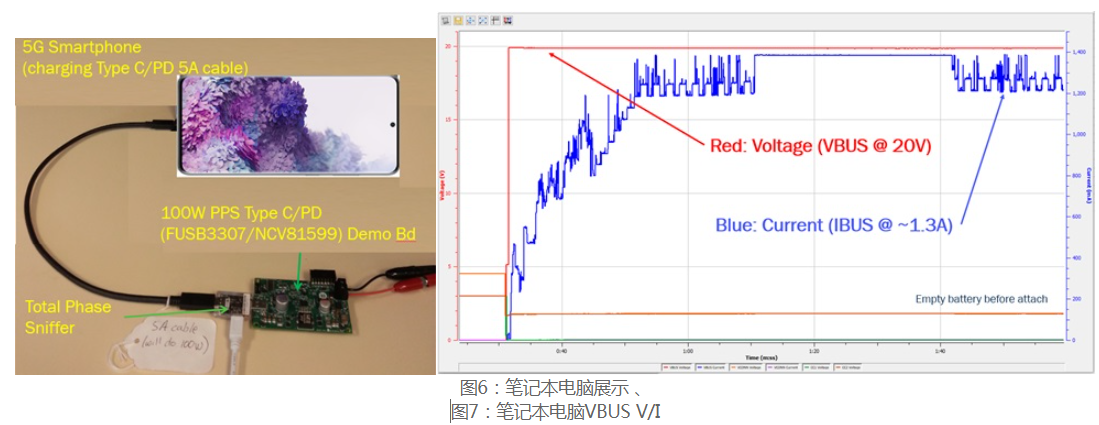

圖5：5G智能型手機一探筆記本電腦PD 2.0流量您可能無法測量5G智能型手機內部電池充電器和電池之間的實際IBAT電流，但可使用Total Phase的PD探測器(sniffer)測量TA和5G智能型手機之間的VBUS電壓和電流(IBUS)。但在執行此操作前，您可在筆記本電腦和FUSB3307 60 W評估板(EVB) Source之間偵探VBUS/IBUS 的PD 2.0，如圖6所示。

在此展示中，筆記本電腦PD 2.0 sink和FUSB3307 EVB PD 3.0 Source之間使用一條5A電纜。Total Phase探測器與FUSB3307 EVB和5A電纜串聯插入。連接后，F(xiàn)USB3307 EVB以四個固定PDO和三個PPS (增強型) PDO的形式宣告其source能力。筆記本電腦請求使用20V/3 A的固定PDO，但最多只需要1.5A。 FUSB3307接受筆記本電腦的請求，電力合約完成。在圖7中，您可看到VBUS (紅色)從5V上升到20V，隨著筆記本電腦啟動(從空電池開始)，動態IBUS電流(藍色)上升到?1.3A或?30W。

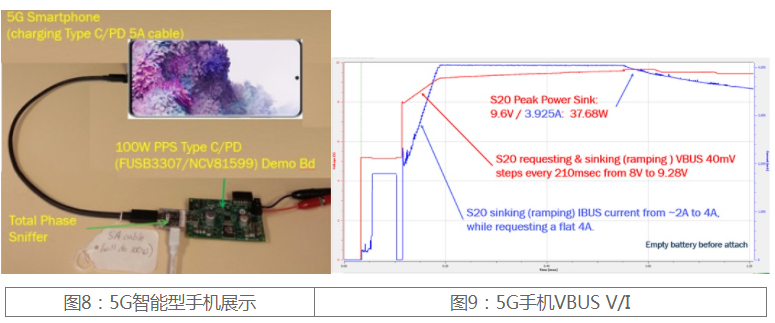

一探5G智能型手機PD 3.0 PPS流量從圖8和圖9來看，將筆記本電腦換成5G智能型手機，source換成100 W FUSB3307 PD 3.0 PPS EVB。 5G智能型手機最初請求并獲得一個5V固定PDO，但約7秒鐘后，5G智能型手機請求并獲得一個PPS (3V至21V/5A) PDO。5G智能型手機立即進入一個「算法」，即每隔210毫秒，將其請求的電壓(紅色)從8V遞增到9.28V，以40mV的步長遞增，同時在約7秒的時間內將電流(藍色)從2A遞增(接收)到4A。 在整個充電過程中，5G智能型手機持續與FUSB3307 source進行通訊。

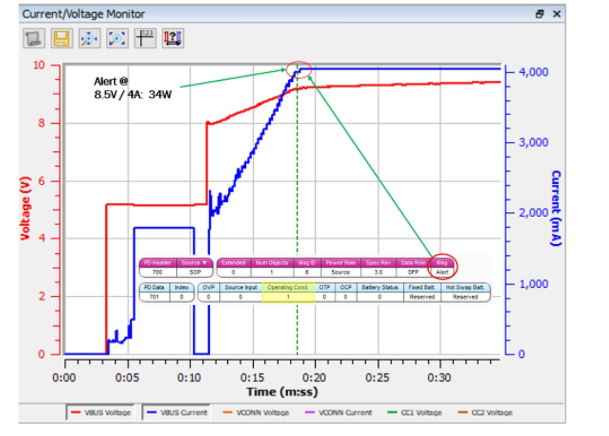

PPS電流限制(CL)警報安全是供電(PD)的一個重要方面。在圖10中，當5G手機將請求的電源電壓(紅色)從8V增加到9.28V時，請求的最大工作電流為4A，F(xiàn)USB3307 100W source向手機發送一條「警報」(Alert)訊息： 告知已達到4A「電流限制」(CL)。

圖10：PPS電流限制警報(CL)5G手機PD 3.0與筆電PD 2.0流量的比較筆記本電腦表現出的PD 2.0流量雖然有效，但相對簡單。在連接的第一秒內，協商并授予了20V/1.5A電力合約，沒有觀察到進一步的PD流量。帶PPS的5G智能型手機表現完全不同。5G智能型手機是精密算法的主控器，它會不斷與FUSB3307 source通訊，指示它更改電壓輸出。實際上，PPS包括一個規定，在source和sink信息傳遞之間有一個最長15秒的「保持活動」時間。因此，在PPS運作時，source和sink在CC接觸點上保持穩定的數字通訊。

5G智能型手機/FUSB3307在連接后約60秒左右觀察到峰值功率為37.68W(9.6V/3.925A)。這與以1.5 C-rate為電池充電所需的估計功率相差不大，或者說在電池上充電所需的功率為32.6W，才能達到22分鐘左右的快速TTC (0％至50％SoC)。

高效快充的“ A、B、C” 和PPS5G和更大的屏幕在推動智能型手機電池的增大，再加上客戶對「快充」的期待，對旅行配接器的功率要求更高，達到45W。 然而，功率耗散的增加將以熱量的形式追蹤這種功率的增加。 因此，能效變得越來越關鍵， 這就是PPS的作用。

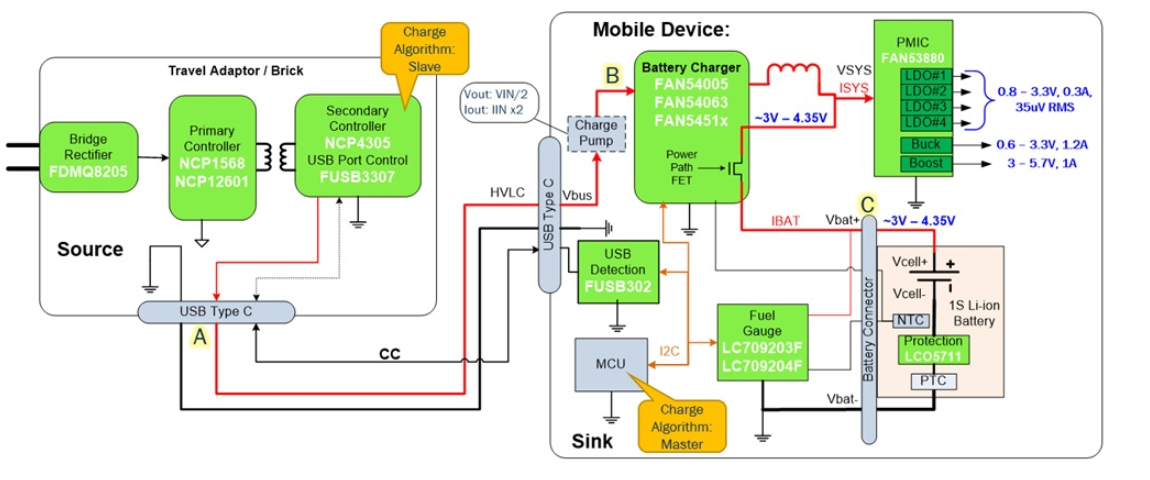

如果我們檢閱圖11的通用「墻到電池」(Wall to Battery)鋰離子充電方塊圖，目標是通過PMIC為系統供電，并通過功率路徑FET將1S電池從空充電量(?3V)充至滿電量(4.35V)。 無論采用哪種技術(開關、線性或旁路)，如果電池充電器的輸入電壓(B)略高于其輸出電壓(C)或VBAT，則電池充電器總是會以更高能效工作。 而更復雜的是，VBAT始終是個變化的目標，原因有二：

1)電池電壓在充電曲線從空電量到充滿的過程中會上升；

2)電池電壓隨著異步負載的變化而升降。

為了優化能效，旅行配接器(TA)輸出(A)電壓需要由sink的MCU嚴格控制，現在MCU成為「充電算法主控器」。 在通過電量計讀取VBAT和檢測電荷泵VOUT之間，MCU 策略管理器(Policy Manager)可通過CC接腳以20mV粒度(PPS)嚴格控制帶有PD協議訊息的TA VOUT。

添加PPS后，行動裝置現在可以更快、更安全、更高效地為更大的電池充電。例如安森美半導體的FUSB3307評估板(EVB)支持5G智能型手機的精密PPS充電算法。

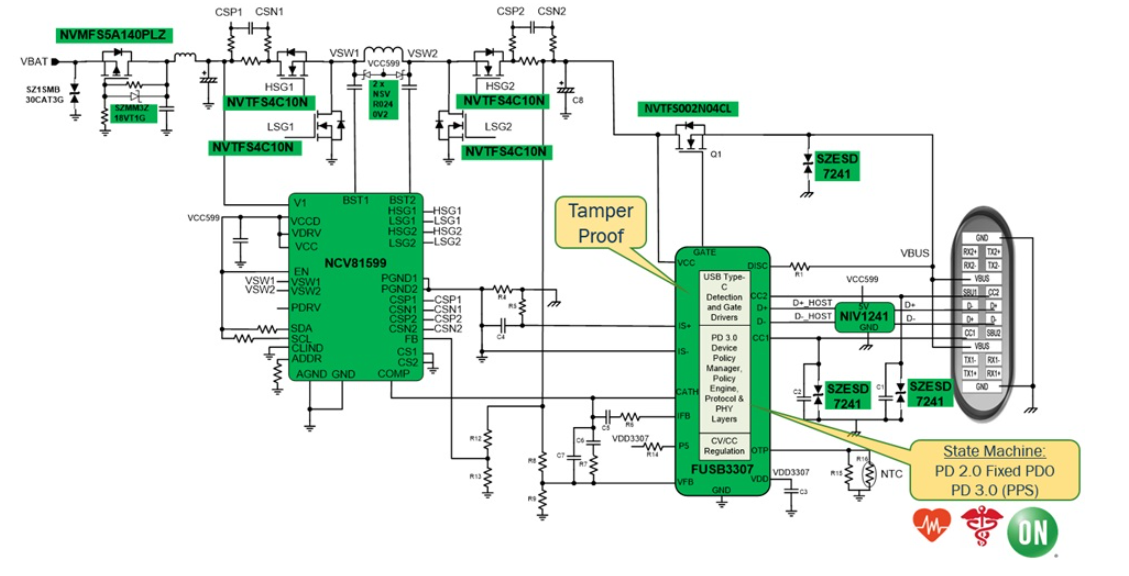

圖11：高效快充的A、B、C帶DC輸入的評估板FUSB3307 EVB接受4.5V至32V直流(DC)輸入，并提供5V 至20V USB PD輸出，符合PD 2.0和PD 3.0規范，包括可編程設計電源(PPS)。 FUSB3307是基于狀態機的PD控制器和type-c埠控制器。 因此，不需要MCU或韌體開發。沒有韌體也意味著防篡改，這在醫療應用中是有利的。只需將其焊入，它就可自主運行。FUSB3307狀態機包括PD Policy Manager，并用FUSB3307 CATH輸出接腳驅動Comp輸入來控制安森美半導體的NCV81599降壓升壓。 FUSB3307還自主控制VBUS FET。

圖12：帶DC輸入的FUSB3307 EVB帶AC輸入的FUSB3307 EVB 另外，F(xiàn)USB3307可用作帶有AC輸入的PD 3.0 source。FUSB3307是基于狀態機的USB-C PD 3.0埠控制器，通過FODM8801BV光耦合器，用CATH輸出控制NCP1568 FB輸入來調節VBUS(5 V至20 V)。 同樣，F(xiàn)USB3307自主控制VBUS FET。

總結

PPS具備一切：功率、安全和高能效。usb-c接口/PD 3.0的極精細的V/I粒度，高達100W (20V/5A) PPS可實現更高能效，用于5G智能型手機快充(0至50％ SoC約22分鐘)。 PPS還支持”Wall to Battery”的控制回路架構，其中USB-C/PD sink通過Type C連接器的CC觸點上的雙向單線協議，采用智慧從屬旅行配接器，成為精密而安全的充電算法的主控器。PPS source在恒壓(CV)模式(默認)或電流限制(CL)模式下運作，并在更改模式時透過警報信息通知sink。 5G智能型手機采用PPS的事實清楚地表明，PPS是首選，并將繼續存在。
