之前我們圍繞type-c接口,有了很多常規意義上的解讀。這次我們將深入到type-c技術參數,針對這一接口做一個更為深入的探析。
一、USB PD通訊說明
USB- Power Delivery(USB PD) 是在一條線纜中同時支持高達100W電力傳輸和數據通信的協議規范 。usb type-c則是一個全新的正反插usb連接器規范,能夠支持usb 3.1(Gen1和Gen2)、Display Port和USB PD等一系列新標準。usb type-c端口默認最高可支持5V3A。如果在usb type-c端口中實現了USB PD,它就能支持USB PD規范中定義的100W功率(5V20A),因此,擁有usb type-c端口并不意味著它支持USB PD。
USB PD看似只是電源傳輸與管理的協議,實際上它可改變端口角色,可與有源電纜通訊,允許DFP成為受電設備等諸多高級功能,因此支持PD的設備一般需要采用CC Logic芯片。
二、usb type-c VBUS電流檢測與使用
usb type-c中新增了電流檢測與使用功能,新增三種電流模式:默認的usb電源模式(500mA/900mA)、1.5A、3.0A。三種電流模式由CC管腳來傳輸和檢測,對于需要廣播電流輸出能力的DFP而言,需要通過不同值的CC上拉電阻Rp來實現;對于UFP而言,需要檢測CC管腳上的電壓值來獲取 對方DFP的電流輸出能力。

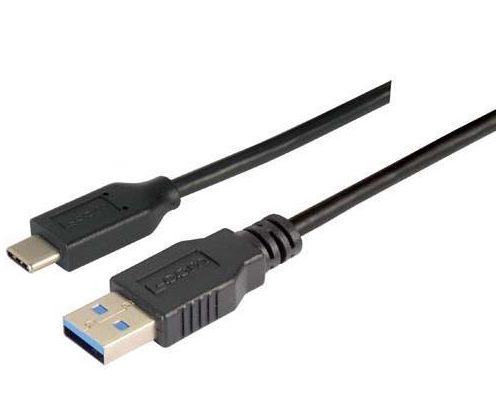

usb 3.0線纜,直通type-c/直通A型
三、DFP-to-UFP和VBUS管理與檢測
DFP是一種在host 或hub上的usb type-c端口,與device相連接,UFP是一種在device或hub上的usb type-c端口,與host或hub的DFP相連接,DRP 是一種既可作為DFP或UFP進行工作的usb type-c端口, DRP在待機模式下每50ms在DFP和UFP間切換一次。當切換至DFP時,CC管腳上必須有一個上拉至VBUS的電阻Rp或者輸出一個電流源,當切換至UFP時,CC管腳上必須有一個下拉至GND的電阻Rd。
四、DRP概念,DFP概念,UFP概念
數據傳輸主要有TX/RX兩組差分信號,CC1和CC2是兩個關鍵引腳,作用很多:探測連接,區分正反面,區分DFP和UFP,也就是主從配置Vbus,有usb type-c和USB Power Delivery兩種模式。配置Vconn,當線纜里有芯片的時候,一個cc傳輸信號,一個cc變成供電Vconn。配置其他模式,如接音頻配件時,dp,pcie時電源和地都有4個,這就是為什么可以支持到100W的原因。
DRP(Dual Role Port):雙角色端口,DRP既可以做DFP(Host),也可以做UFP(Device),也可以在DFP與UFP間動態切換。典型的DRP設備是電腦(電腦可以作為USB的主機,也可以作為被充電的設備),具OTG功能的手機(手機可以作為被充電和被讀數據的設備,也可以作為主機為其他設備提供電源或者讀取U盤數據),移動電源(放電和充電可通過一個usb type-c,即此口可以放電也可以充電)
五、CCpin 概念
CC(Configuration Channel):配置通道,這是usb type-c里新增的關鍵通道,它的作用有檢測usb連接,檢測正反插,usb設備間數據與VBUS的連接建立與管理等。
在DFP的CC pin有上拉電阻Rp,在UFP有下拉電阻Rd。未連接時,DFP的VBUS是無輸出的。連接后,CC pin相連,DFP的CC pin會檢測到UFP的下拉電阻Rd,說明連接上了,DFP就打開Vbus電源開關,輸出電源給UFP。Rp的值不一樣,CC pin檢測到的電壓就不一樣,然后來控制DFP端執行哪種供電模式。
