    走近type-c貼片公頭過壓保護設計解決方案

    發布時間：2021-07-10點擊量：

     現在國內有很多生產type-c貼片公頭廠家，他們不僅僅可以為各手機品牌代加工，生產各種各樣的c型usb接口，還可以自主設計和生產帶有c型usb接口的產品，例如充電器等。我們都知道c型usb接口能夠傳輸較大的電流，可以為電子設備實現快充。為了提高type-c貼片公頭使用的安全性，需要設計過壓保護。



    實現type-c貼片公頭過壓保護的方法很簡單，只需在管腳線路上放置過壓保護芯片即可。當在這些線路上檢測到高于芯片閾值的電壓時，可以斷開內部高壓電源開關，同時系統的其余部分與連接器上存在的高壓狀態隔離。CC和SBU通道過壓保護方法跟這個原理相似，但通道功能不同，需要分開處理。

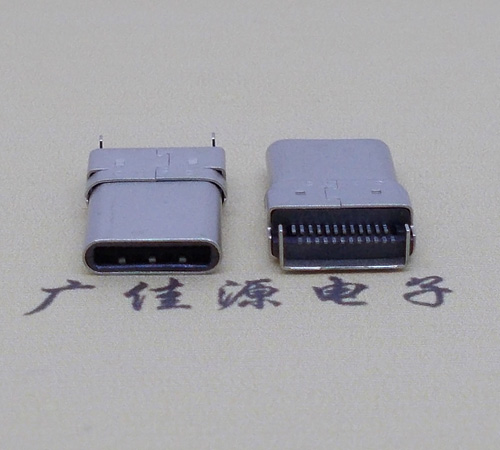

    usb 3.1 type-c公頭

    CC通道是type-c貼片公頭的配置通道，其功能包括檢測正負插頭、檢測usb連接、識別可提供的電壓和電流、建立和管理usb設備與VBU的連接等。CC通道上的電源開關管由電池供電，在正常供電情況下，串聯在CC通道上的電源開關管就像導線一樣導電，不會影響type-c貼片公頭CC通道的配置。但電源不足，功率開關管就會自動斷開，導致CC通道檢測功能受阻，從而影響c型usb接口的電流傳輸，導致充電器等設備無法充電。為了解決開關管斷開的過電壓保護問題，還可以建立usb設備與VBUS的連接，并繼續給電池充電，在電源開關管和下拉電阻器RD前面。此RD電阻器在電源開關斷開時有效，輸入為串行RD對地；當開關管連接時，RD無效，并斷開輸入端子與接地的連接。



    實施ESD保護所有usb系統是好的設計實踐，除了影響所有usb系統的ESD風險之外，usb type-c還引入了一些獨特的故障模式。 這些模式是由于兩個因素的組合：USB PD高功率傳輸和緊湊幾何。



    傳統usb系統可以采用USB PD實現的高功率傳輸，只要它們采用usb2.0或3.0通信協議。 然而，非usb type-c應用程序的故障風險在一定程度上通過傳統usb連接器的更寬松的幾何形狀來減輕。

    usb 3.1 type-c立插公座

    usb type-c連接器在a型連接器的四分之一的引腳之間具有間距。 降低的引腳間距增加了在受到高電流/電壓的同時扭絞電纜或拆卸連接器的可能性會導致災難性的短路。 連接器內的碎屑積聚可能會產生類似的災難性影響。



    此外，type-c的普及也產生了廣泛的第三方電纜和電源適配器。 其中許多不能處理由usb type-c和USB PD標準支持的高電流。



    與其他版本的usb技術相比，緊湊型連接器，碎片和不符合電纜的耦合高電流/電壓的機械應力增加了usb type-c系統短路的風險。 如果連接器的相鄰VBUS和CC或SBU引腳之間發生短路，下游電路可能會受到20伏特浪涌的損害。



    言而簡之，具有USB PD的USB C型系統可承載20伏和5安培。結合具有窄引腳間距的緊湊型連接器和插座，如此高的電壓和電流放大了短路的風險（特別是在與VBUS導軌相鄰的CC和SBU引腳上），使OVP保護成為必需?？梢允褂梅至⒔M件實現usb type-c系統的綜合ESD和OVP，但是這種方法可以產生數十個組件的解決方案，這些組件可能難以適應BOM和分配給解決方案的空間。將ESD和OVP電路集成到單個芯片中的替代方法大大簡化了設計并降低了解決方案的尺寸。
