    分解type-c6p母座詳細規格說明

    發布時間：2021-08-28點擊量：

     type-c母座是常用的usb插座之一，常見的引腳pin針數量規格型號就有:type-c6p、12p、14p、16p、24p等不相同結構。不同規格型號type-c母座在性能特點以及用途上都會有所不同，如果我們不了解相關的參數知識，是很難正確的選擇合適的型號的。下面我來給大家介紹關于type-c6p在使用上要注意的事項以及相關的知識!



    type-c6p母座參數如下:

    1、材料/電鍍

    1.1外殼:LCP+30%G/F，黑色UL 94V-0。

    1.2端子:銅合金，接觸區鍍金，焊接區域鍍錫啞光，整體鍍鎳

    1.3內部外殼:不銹鋼，鍍鎳

    1.4信號:不銹鋼

    1.5 RFI襯墊:不銹鋼

    1.6外部不銹鋼外殼

    2、電氣性能

    2.1電壓電流:5V

    2.2額定電流:VBUS引腳3A；VCONN引腳1.25A

    2.3接觸電阻:最大50mΩ。

    2.4絕緣電阻:最小100MΩ。

    2.5介電強度:100V AC

    3、機械性能

    3.1插入力:5-20N

    3.2排水力:8-20N

    3.3耐久性:10000次循環

    4、工作溫度:-40°C至+85°C

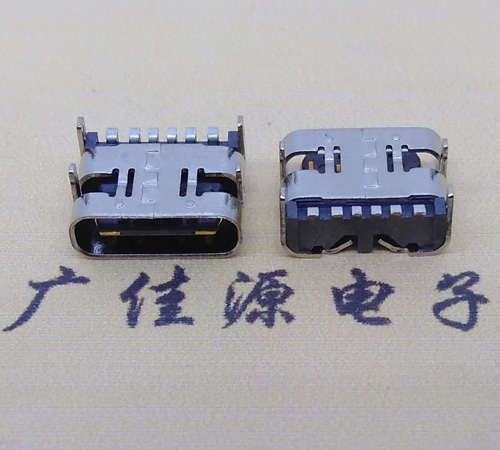

    臥式type-c6p母座

    type-c6p母座引腳針數的產品只支持大電流充電，但是自身不帶數據傳輸?shù)墓δ?因為其沒有相關的引腳信號端子)，所以該type-c母座接口的6P引腳針數不能滿足目前的一些終端產品應用，只能作于一些簡單的充電數據使用。其引腳Pin針基材為高導銅端子，表面鍍金，塑膠為環保耐高溫LCP塑膠，支持過回流焊機加工，五金外殼使用高強度不銹鋼材質，表面電鍍層為亮鎳材質。不過關于type-c母座的pin針數并不是越多就越好，因為pin針數不同后置則對于影響的性能特性也是有所不同的。如有24引腳針縮減為16針，客觀上給了type-c母座更大的布線空間。因此在產品使用壽命方面，type-c母座一般可支持萬次以上的插拔循環耐磨性能。



    type-c6p母座使用注意事項：

    1.在type-c母座使用中，實際的電流及電壓的參數不能大于插座的額定值，防止type-c母座超負荷工作運行，以免導致造成插座短路起火等事故。

    2.防止水滴等水氣液體侵入type-c母座接口內部，以免造成使用過程中會出現一些短路問題。如果type-c母座6p

    公頭壞了要及時的更換，不然在使用上容易出現短路以及火花等現象，有可能還會使插座內部起火。

    3.對于安裝環境要求，在一些廚房以及浴室衛生間比較水汽重的地方，應當要對type-c母座加保護盒，否者水汽比較重的地方，會使插座內部容易出現短路從而燒毀插座。

    4.type-c母座使用前后的力度要注意，不要太用力的將其拔出，否者容易導致使插頭與type-c母座接觸會出現松動等現象。

    5.建議一般不要多個type-c母座接并聯同時使用，因為多個插座的工作運行的同時，運行工作電流的功率是比較大的，遠遠超過其承受范圍。這樣有可能直接造成燒毀的可能。



    type-c6p母座故障檢測方法：

    type-c母座接口的電路主要由濾波電容、電感、南橋芯片等組成，其接口電路故障率較高，常見的有usb接口不能使用或者使用不正常，usb接口電路一般有type-c母座插口虛焊、供電不正常、電感開路、電容短路等情況引起的故障。

    操作步驟：

    1.可用萬用表來檢測，首先萬能表調至直流電壓檔位歸零，用黑表筆接地，紅表筆接所測type-c母座電壓針腳，一般正常情況下供電壓為5v左右。

    2.接著測量數據腳和時鐘腳對地阻值，正常為400至600歐，但數據腳和時鐘腳對地阻值一般不能相差5歐。

    3.如type-c母座數據腳、時鐘腳不正常的情況。接著就可以測量usb接口電路中電容、排阻、電感對地阻值是否正常，一般正常的阻值在400-600歐之間，如果這些都正常則很有可能南橋部件損壞，更換部件南橋即可。

    4.如是接口電路不正常，則測量保險電阻，正常時保險電阻一般是在1歐左右。通過上述講解的操作，就可以排查找除usb接口電路的故障等問題。



    以上僅供參考，也可以根據客戶方案設計要求定制。
