    usb連接器結構核心部件與特性

    發布時間：2021-12-15點擊量：

     usb連接器在現實生活中是隨處可見，常見的電腦的usb接口、手機插座、精密電子連接器、電源連接器等，但是對于連接器的詳細結構，相信很多人都不清楚，比如連接器是由自由端電連接器(插頭)，固定端電連接器(插座)組成連接器的接觸件，是完成電連接器的核心零件由陽性接觸件和陰性接觸件組成接觸對，通過陰、陽接觸件的插合完成電連接。



    usb連接器結構的制作方法



    usb-c接口型線纜終端連接器主要是由一絕緣殼體A、多數端子B、一屏蔽殼體C及一對金屬墊片D所組成。該絕緣殼體A定義一對接槽Al可供一對接連接器插入匹配，該絕緣殼體A固定有若干端子B，各該端子B至少延伸部分彈性接觸部BI進入該絕緣殼體A對接槽Al。該屏蔽殼體C是環繞于該絕緣殼體A外，該屏蔽殼體C是對該絕緣殼體A內的多數端子B提供電磁屏蔽保護。該絕緣殼體A相對二面分別進一步開設一穿槽A2，穿槽A2是自該絕緣殼體A外貫穿至該絕緣殼體A對接槽Al內，且各該穿槽A2內裝置該金屬墊片D，各該金屬墊片D朝向該絕緣殼體A對接槽Al延伸有彈指Dl。

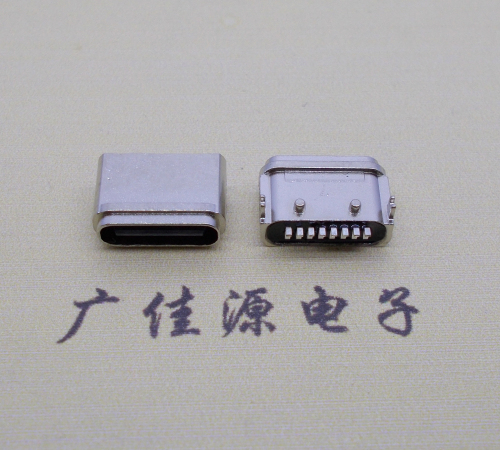

    type-c8p防水連接器

    usb連接器接觸部件，是實現連接的核心部件。



    正常連接是由正、負兩個部分組成的接觸對，通過陰、陽接觸部件的插合完成。



    1.正接觸部件是硬質部件，形狀是圓柱形(插針)、方形柱形(插針)或扁平形件。



    2.負觸點即插孔，是觸點中的關鍵部件，它依賴于插銷過程中的彈性變形而產生的彈力與正負接觸件緊密接觸，從而完成連接。其結構有很多種，有懸臂梁式、圓筒型、盒式、音叉型和雙曲線彈簧插孔等。



    usb連接器的殼體，它為內裝的絕緣安裝板和插針提供機械保護，并提供插頭和插座插合時的對準，進而將連接器固定到設備上，殼體一般采用鋁合金加工而成，鋼殼體多用于玻璃封焊和耐高溫電連接器。usb連接器的殼體，它為內裝的絕緣安裝板和插針提供機械保護，并提供插頭和插座插合時的對準，進而將連接器固定到設備上，殼體一般采用鋁合金加工而成，鋼殼體多用于玻璃封焊和耐高溫電連接器。



    usb連接器的特性。

    1.針腳接觸面采用彈性設計，確保良好的觸點性能及長壽命要求。

    2.提供多種類型的接口設計，如AType/BType/mini usb接口。

    3.滿足多項焊接設備參數的耐高溫要求。

    4.安裝形式可采用DIP/SMT/夾線型/焊接線類型。
