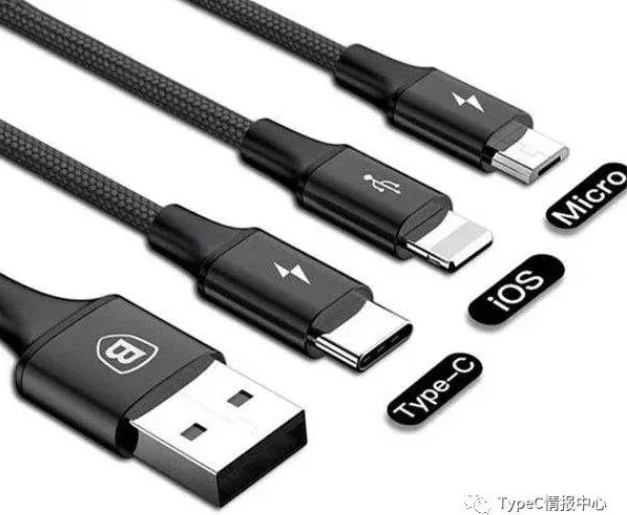

 當前智能終端市場形成了以usb-c接口為主，多種接口及充電技術并存的格局。用戶更換設備后，原有充電器、數據線大多閑置，造成巨大浪費。大力推進充電接口、技術融合，有利于降低電子垃圾，提高資源利用效率。其實不難看出，國家已經在推進充電接口的改革了。前段時間，網易 CEO丁磊向工信部建議“統一智能電子設備充電器標準端口，進一步減少電子垃圾助力碳中和。”未來usb type-c一統江湖勢不可擋。

usb type-c是usb連接器系統的規范，在智能手機和移動設備上越來越受歡迎，并且能夠進行電力傳輸和數據傳輸。usb-c是一種相對較新的標準，目前的版本為usb4，usb4規范使用雙鏈路通道，傳輸帶寬最高達到40Gbps及高達240W的功率。這些功能可以使usb-c成為現代設備的真正通用連接標準。

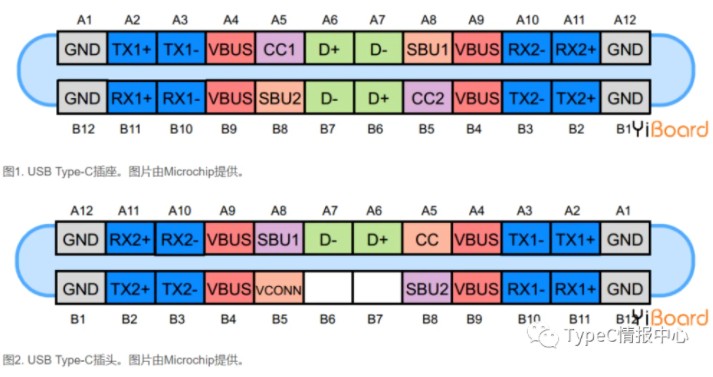

usb type-c連接器主要功能介紹之信號圖示有24個引腳。圖1和圖2分別顯示了usb type-c插座和插頭的插針。

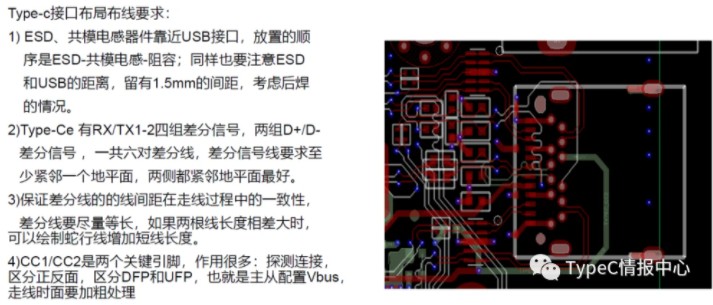

usb type-c的PCB設計布線要求

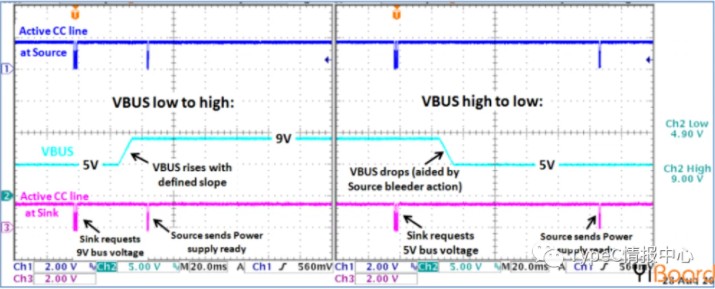

usb type-c供電和備用模式使用標準的設備可以通過接口協商并選擇合適的功率。這些功率協商是通過稱為USB Power Delivery的協議實現的，該協議是上面CC線上的單線通信。下面的圖顯示了一個示例usb供電，其中接收器向源發送請求并根據需要調整VBUS電壓。首先，要求提供9 V總線。在源穩定總線電壓為9 V后，它會向接收器發送“電源就緒”消息。然后，接收器請求一個5V總線，并且源提供它并再次發送“電源就緒”消息，值得注意的是，“usb供電”不僅僅涉及與供電相關的談判，其他談判，例如與備用模式相關的協商，都是使用標準CC線上的供電協議完成的。

usb type-c的CC1和CC2針腳這些引腳是通道配置引腳。它們執行許多功能，例如電纜連接和移除檢測、插座/插頭方向檢測和當前廣播。這些引腳也可用于Power Delivery和Alternate Mode所需的通信。下面的圖顯示了CC1和CC2引腳如何顯示插座/插頭方向。在此圖中，DFP代表下游面向端口，該端口充當數據傳輸中的主機或電源。UFP表示上游面向端口，它是連接到主機或電力消費者的設備。DFP通過Rp電阻上拉CC1和CC2引腳，但UFP通過Rd將它們拉低。如果沒有連接電纜，則源在CC1和CC2引腳處看到邏輯高電平。連接usb type-c電纜可創建從5V電源到地的電流路徑。由于usb type-c電纜內只有一根CC線，因此只形成一條電流路徑。例如，在圖中，DFP的CC1引腳連接到UFP的CC1引腳。因此，DFP CC1引腳的電壓低于5 V，但DFP CC2引腳仍處于邏輯高電平。因此，監控DFP CC1和CC2引腳上的電壓，我們可以確定電纜連接及其方向。

除電纜方向外，Rp-Rd路徑還用作傳遞源電流能力信息的方式。為此，功耗(UFP)監視CC線上的電壓。當CC線上的電壓具有其最低值(約0.41 V)時，源可以分別為USB 2.0和USB 3.0提供500 mA和900 mA的默認USB電源。當CC線電壓約為0.92 V時，源可提供1.5 A的電流。最高CC線電壓約為1.68 V，對應于3A的源電流能力

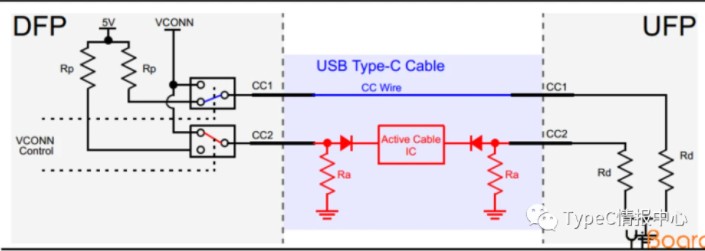

usb type-c的VCONN引腳旨在提供超快的數據傳輸速度以及高水平的功率。這些特征可能需要使用通過在內部使用芯片進行電子標記的特殊電纜。此外，一些有源電纜利用重新驅動芯片來加強信號并補償電纜等引起的損耗。在這些情況下，我們可以通過施加5V、1W電源為電纜內部的電路供電提供給VCONN引腳。有源線纜使用Ra電阻來下拉CC2引腳。Ra的值與Rd不同，因此DFP仍然可以通過檢查DFP CC1和CC2引腳上的電壓來確定電纜方向。確定電纜方向后，與“有源電纜IC”對應的通道配置引腳將連接到5V，1W電源，為電纜內部的電路供電。例如，在下圖中，有效的Rp-Rd路徑對應于CC1引腳。因此，CC2引腳連接到VCONN表示的電源。

usb type-c的SBU1和SBU2針腳&RX和TX引腳SBU1和SBU2針腳這兩個引腳對應于僅在備用模式下使用的低速信號路徑。

RX和TX引腳有兩組RX差分對和兩組TX差分對。

這兩個RX對中的一個以及TX對可用于usb 3.0 /usb 3.1協議。由于連接器是可翻轉的，因此需要多路復用器通過電纜正確地重新路由所采用的差分對上的數據。

請注意，usb type-c端口可以支持usb 3.0 / 3.1標準，但usb type-c的最小功能集不包括usb 3.0 / 3.1。在這種情況下，usb 3.0 / 3.1連接不使用RX/TX對，并且可以被其他usb type-c功能使用，例如備用模式和usb供電協議。這些功能甚至可以利用所有可用的RX/TX差分對。

usb type-c的電源和接地引腳VBUS和GND引腳是電源和信號的返回路徑。默認的VBUS電壓為5V，但標準允許器件協商并選擇VBUS電壓而不是默認值。最新的PD3.1的協議，電源傳輸允許VBUS具有高達48V的電壓，目前usb4最大電流也可以升高到5A。因此，usb type-c可以提供240W的最大功率。當為諸如筆記本電腦的大型設備充電時，大功率是有用的。

usb type-c的usb 2.0差分對D+和D-引腳是用于usb 2.0連接的差分對。插座中有兩個D+引腳和兩個D-引腳。但是，這些引腳相互連接，實際上只有一個usb 2.0數據差分對可供使用。冗余設計只是為了提供可翻轉的連接器。

type-c相關產業鏈備受關注具有小巧纖薄、高速傳輸、正反可用一口多用、供電提升等許多優勢，它的普及將是指日可待的。然而，這種type-c連接器產品必須在有限的空間內發揮做出更加精細化功能繁多的產品，而且必須承受較高的電流并進行高速數據傳輸，因此它的技術難度要求非常高，挑戰與機遇并存。對于那些急于搶占type-c連接器市場的企業來說，只有解決技術難題才能贏得客戶。

來源：type-c情報中心
