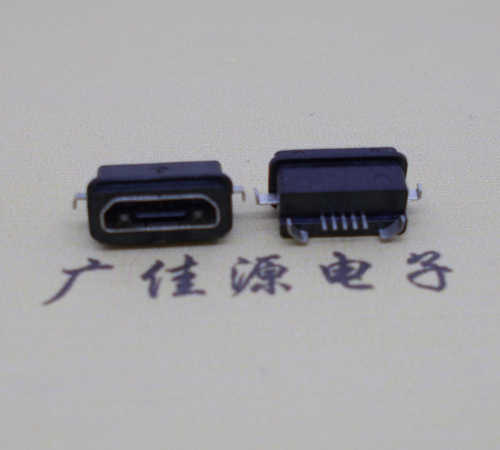

    邁克micro usb反向防水四插板母座連接器接頭

    所屬分類：micro防水母座

    發布日期：2019-09-27

    在線詢價

    詳情

     供應邁克/麥克micro usb反向b型插口5pin母座連接器接頭,破板下沉2.0四插板/規格尺寸10.7mm*6.0mm外殼插板腳距,帶硅膠圈防水ipx67等級,micro防水接口連接器包括殼體組件/插芯組件/硅膠圈及金屬外蓋,通過嵌件注塑成型工藝固定于主體。

    micro反向防水連接器

    NOTES:

    1,MATERIAL:

    1-1.HOUSING:THERMOPLASTIC,UL94V-0,COLOR:BLACK;

    1-2,HOUSING:THERMOPLASTIC,UL94V-0,COLOR:BLACK;

    1-3,CONTACT:COPPER ALLOY T=0.15MM;

    1-4,SHELL:STAINLESS STEEL T=0.20mm

    2,FINISH:

    2-1.CONTACT:GOLD FLASH PLATING ON CONTACT AREA,

        50u"MIN. Ni UNDERPLATING OVERALL;

    2-2,SHELL: MATTE PURE Sn 50u" MIN OVERALL,

               Ni 50U" Min UNDERPLATING;

    3,SPECIFICATIONS:

    3-1.VOLTAGE RATING: 100V AC

    3-2.CURRENT RATING: PIN1/PIN5 3.0A

                        PIN2/PIN3/PIN4 1.0A

    3-3.INSULATION RESISTANCE:100MEG.OHM MAX

    3-4.CONTACT RESISTANCE: 50 MILL.OHM MAX

    3-5.OPERATION TEMPERATURE:-20°TO+65°

    3-6.INSERT FORCE: 35N MAX

    3-7.EXTRACT FORCE:8N MIN

    3-8.DURABILITY:5000 CYCLES



    設計一種micro usb防水連接器，包括：殼體組件、插芯組件及金屬外蓋，插芯組件的前端伸入殼體組件內、后端露出殼體組件，金屬外蓋覆蓋在殼體組件及插芯組件的后端上。插芯組件的中部套有金屬圈，殼體組件套在金屬圈的外部，殼體組件上與金屬圈重疊的部位為激光焊接環，激光焊接環的整個環圈通過激光焊接與金屬圈密封固定。



    其中，插芯組件包含絕緣本體、設于絕緣本體內的中隔片、設于絕緣本體上側的上導電端子組及設于絕緣本體下側的下導電端子組，絕緣本體的中部設有一圈限位條，金屬圈套在限位條上，金屬圈的內壁上間隔設有卡扣，限位條上設有可容納卡扣滑入的卡槽。



    優選的，插芯組件的后端與殼體組件相鄰的位置設有容槽，容槽內覆蓋填充有防水膠。



    優選的，殼體組件由金屬外殼及套在金屬外殼前端的硅膠圈構成，金屬外殼的前端邊緣設有一圈向外凸出的凸條，硅膠圈安裝在凸條上。


    關鍵詞：micro usb反向防水,micro usb防水接口,micro usb防水連接器
