    usb type-c接口詳細定義,教你把type c數據線改成OTG數據線

    發布時間：2019-05-20點擊量：

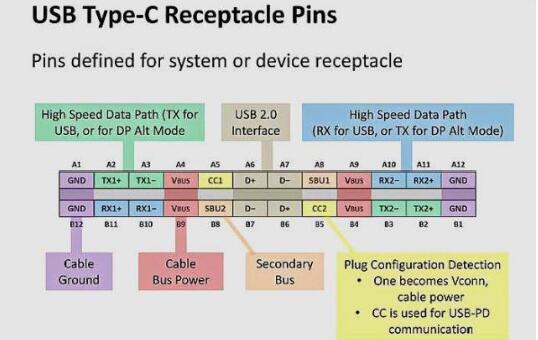

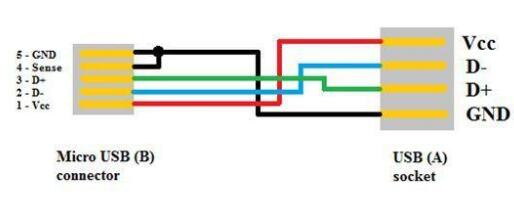

    前幾天發文，關于micro usb數據線與OTG數據線的區別。簡單概況為一句話：OTG和普通數據線區別就是micro usb第四腳接地了，只要把第四腳接地，usb公頭換母頭即可把micro usb數據線變成OTG數據線。簡單易行的方法引起了網友極大的興趣。QQ截圖20190520080641.jpgmicro usb改OTG數據線有網友留言希望介紹一下usb type-c數據線如何改裝成OTG數據線。要改裝需要首先搞明白數據線的各個針腳定義、詳細的圖文資料，先來一張圖看一下usb type-c數據線的針腳定義。


    通過上面的usb type-c數據線的信息針腳定義，可以看到A5、B5這是兩個關鍵的腳，所屬的CC腳有很多作用。如探測連接，區分主從模式；配置Vbus，有usb type-c和USB Power Delivery兩種模式；配置Vconn，當線纜里有芯片的時候，一個CC腳傳輸信號，一個CC腳變成供電Vconn等等多種作用。

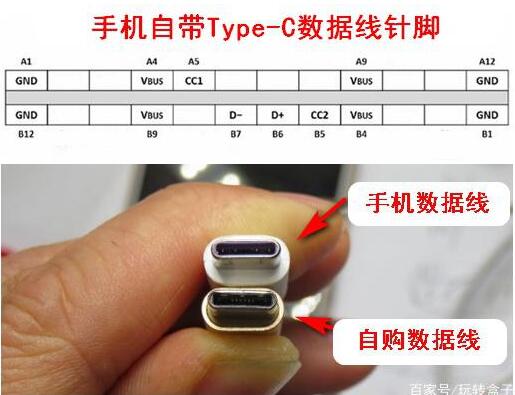

    查看了兩款手機的隨機usb type-c數據線發現針腳不全，從手頭的多部手機的隨機usb type-c數據線來看，都是只有12條針腳，都是縮水的。數據傳輸只能是usb 2.0模式，第三方的數據線雖然針腳多了不少，達到了16針但也是usb 2.0模式。看一下對比圖。

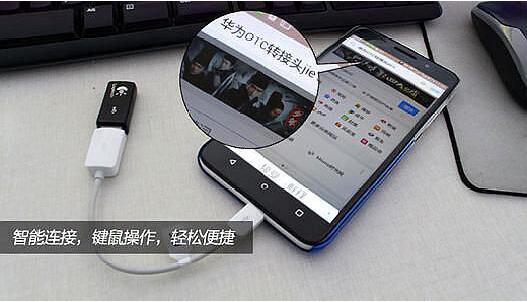

    其實從數據線的另一端usb口看一下是不是usb 3.0口就知道是不是縮水的了。下面說一下如何把usb type-c數據線改成OTG數據線。改造的關鍵腳就是CC腳。CC腳接一個電阻到GND腳，手機檢測到這個電阻后，會切換到主模式，手機會打開Vbus電源開關，輸出電源給外部設備，如U盤、鍵盤、鼠標等。此時的數據線變成了OTG數據線。

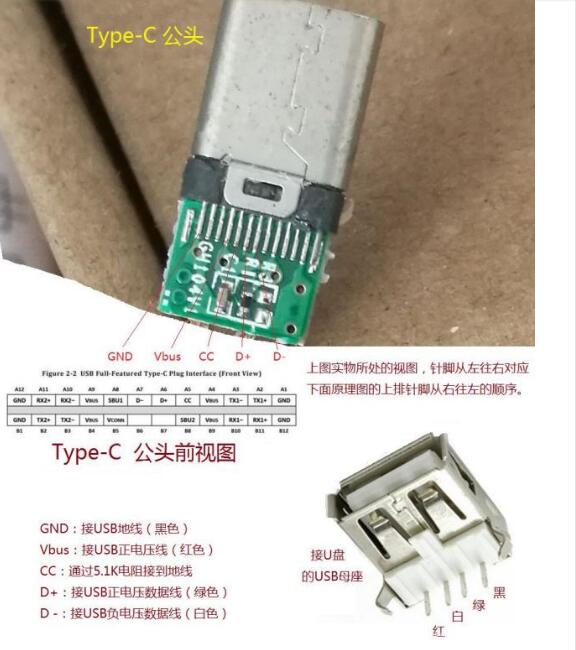

    由于各種外部設備如U盤、鼠標、鍵盤等都是公頭usb，因此改成OTG數據線必須是母頭usb。CC腳與GND之間接一個電阻，電阻大小不是很?chē)?yán)格。

    QQ截圖20190520080442.jpg?

    感興趣的，可以利用手頭的材料把手機自帶的usb type-c數據線改成OTG數據線，注意另一頭要把公頭換成母頭usb。
