    分解防水type-c的pin腳定義信號傳輸

    發布時間：2021-10-28點擊量：

     現在防水type-c已經在手機行業有了廣泛的運用，人們也非常喜歡這個使用便利的接口。不過很多外行人對c型usb接口的認知只停留在表面，對其原理和特點知之甚少。在這帶大家了解防水type-c的PIN腳定義，從而了解它的使用原理。



    防水type-c具有24個針腳，其中有4對TX/RX差分線，2對USB D+/D-，一對SBU，2個CC，4個VBUS和4個地線。一般情況下，2對TX/RX差分線用于數據傳輸，無論正插還是反插都可連接，剩下的兩對差分線則可用于DP信號加載。如果接收端只需要DP信號，不需要usb 3.1信號，那全部4對差分線都可以用于輸出。這意味著防水type-c可實現32.4Gbps的總輸出帶寬，可支持高清視頻數據傳輸。

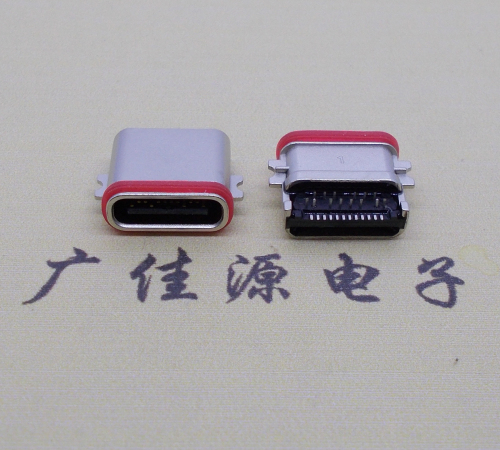

    沉板usb 3.1 type-c防水母座

    ?防水type-c為了能與usb 2.0兼容，保留了usb D+/D-信號，因此通過接口轉換器，c型usb接口也可以與usb2.0設備連接使用。c型usb接口的2條CC線和2條SBU線也有著重要的作用。CC線主要用于電源傳輸模塊(以下簡稱PD)的通信，它可判斷電子設備的插入方向。如果是正向插入，主機使用CC1與設備通信，而反向插入則使用CC2，由此可見CC使用單線協議。SBU線DP功能開啟時，化身為DP協議中的AU_XP/AUX_N差分線將負責傳輸設備的EDID等關鍵信息。
