詳解type-c接口熱拔插和正反插檢測

發布時間：2021-10-28點擊量：

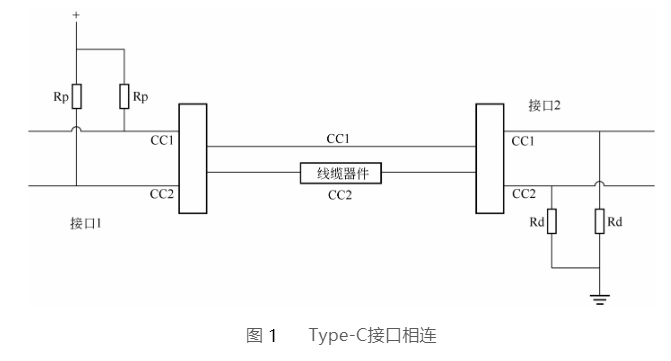

type-c接口的熱拔插檢測是通過檢測CC1和CC2狀態實現的。如圖1所示，接口1是供電方，接口的CC1和CC2上有Rp上拉。接口2是耗電方，接口的CC1和CC2上有Rd下拉。正常的type-c線纜兩端的CC1引腳是連接導通的，CC2是斷開的(CC2用于實現Vconn供電功能）。

type-c接口相連

type-c接口的熱拔插的檢測原理：接口1和接口2通過type-c線纜相連時，由于正反插情況的存在，接口1會檢測到CC1或CC2有下拉電阻，就認為插入了設備。同樣，接口2檢測到CC1或CC2上有上拉電阻時，就認為是插入了設備。隨后，接口1會進行狀態機的切換，當CC1和CC2的狀態穩定并滿足狀態機時間的要求之后（狀態機請參考type-c接口規范文檔），接口1會提供5V到VBus上，并認為連接成功。同理，接口2的狀態機檢測到CC1和CC2穩定并Vbus有電之后，則認為連接成功。當type-c接口1和接口2的連接斷開時，接口1會檢測到CC1或CC2的下拉電阻移除，則認為連接斷開。同理，當接口2檢測到Vbus沒有電或者CC1/CC2的上拉電阻移除后，則認為連接斷開。

type-c接口和接頭上下兩面是對稱的，這種對稱設計可以支持正反插，使得usb在實際的使用中更加方便快捷。正反插的檢測也是基于CC1和CC2兩個引腳。當相互連接的設備都是接口并通過一根兩頭都是接頭的type-c相連時，情況更為復雜，總共有四種type-c線纜連接情況。當type-c線纜插入接口1時，線纜的CC1連接到接口1的CC1，這樣接口1能檢測到CC1上有下拉，則認為是正插；相反，線纜的CC1連接到接口1的CC2，這樣接口1能檢測到CC2上有下拉，則認為是反插。對于type-c接口2也是同理，檢測到CC1上有上拉則認為是正插，檢測到CC2上有上拉則認為反插。
